Зачем пластиковый обвес ?
* благородный вид для успешного владельца
* полусферическая форма порогов стилизует внедорожный обвес под урбанистическую жизнь её хозяев
* накладки арок колес цепко соединятся в одно целое с передним и задним бамперами
* великолепный выбор элегантного тюнинга смог соединить аэродинамические накладки с серийными запчастями и завершить идею в стиле Паджеро!
* прямоугольные линии обвеса делают шаг на встречу к жесткому бездорожью, машина готова к бою!
* защита кузова от внешних, механических повреждений;
* маскировка частей кузова, поврежденных ржавчиной;
* с установкой колёс большого диаметра легко закрыть кузов и лобовое стекло от жесткого загрязнения
(пластик имеет поверхность - тиснение)

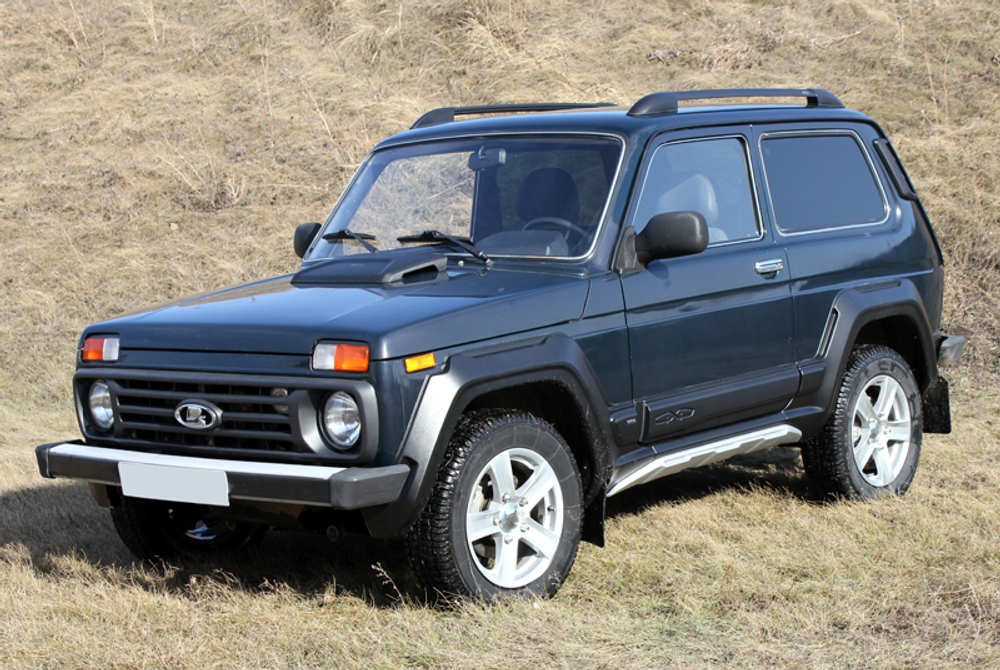

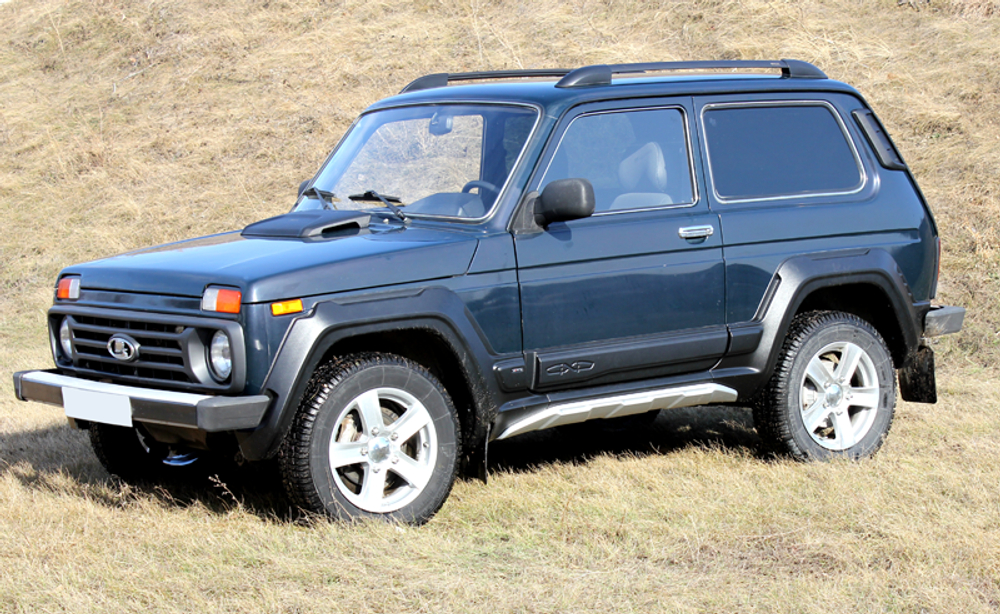

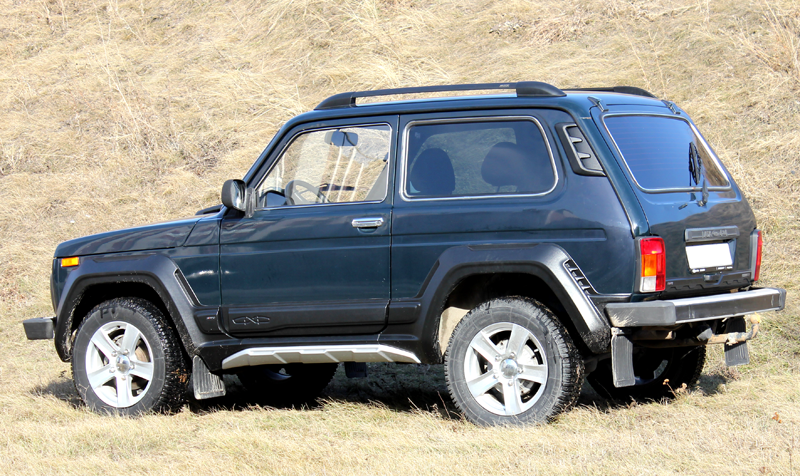

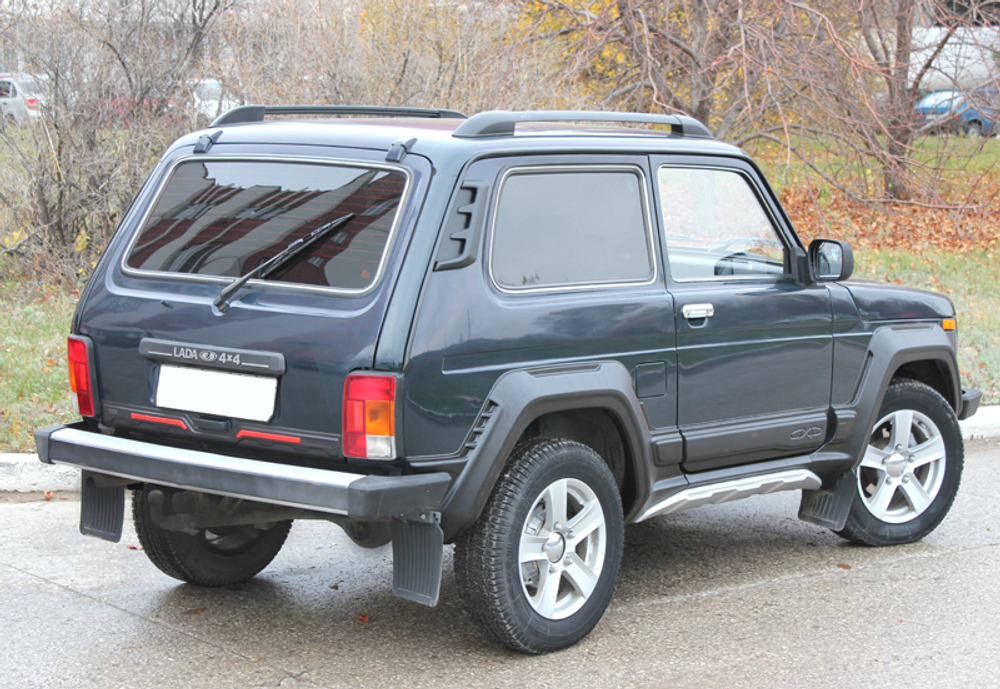

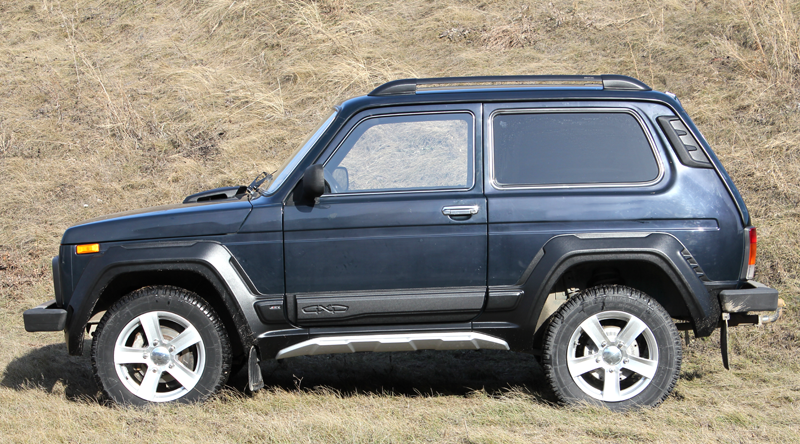

1. Комплект накладок можно установить на автомобили Нива Легенд/ Лада 4x4 с 3 дв или 5 дв кузовом (без доработок с металлическим бампером).
3. Декоративный порог имеет двухцветное окрашивание.
Замечания:
1. Данный Обвес (комплект накладок) предназначен для установки на автомобиль LADA NIVA LEGEND (LADA 4x4) с 3 или 5 дверным кузовом, исключая комплектацию URBAN
2. Комплект изготавливается под заказ. Срок готовности товара к отгрузке после предоплаты: 7 рабочих дней
КОМПЛЕКТАЦИЯ

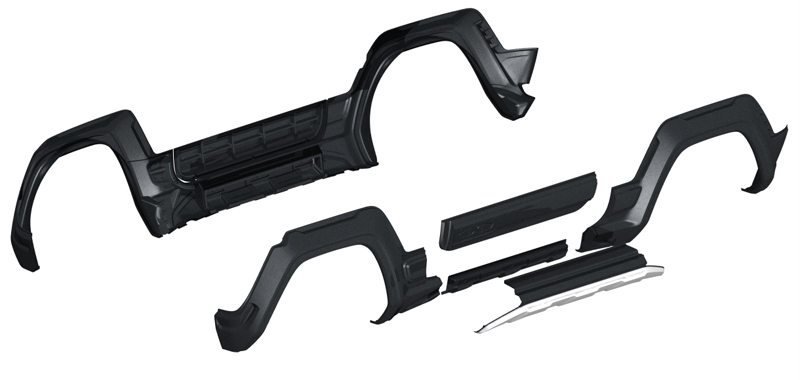

Комплект накладок.
Праймер в тюбике с кисточкой - 1 шт.
Саморезы - 12 шт.
Упаковка
3дв: вес 12,2 кг., габариты коробок: 164х21х15 см и 140х70х30 см
5дв. вес 15,8 кг. габариты коробок: 177х21х15 см и 142х81х30 см
ОСОБЫЕ ТРЕБОВАНИЯ
Перед монтажом накладок, в местах их установки автомобиль должен быть хорошо вымыт и просушен.
Установка должна производиться при температуре не ниже +12ºC и невысокой влажности воздуха.
Для установки потребуются:
- Фен строительный,
- х/б перчатки не прорезиненные,
- нож,
- бумажный скотч,
- отвертка с крестообразным шлицем.
ПОСЛЕДОВАТЕЛЬНОСТЬ УСТАНОВКИ
Подготовить автомобиль к началу установки.
- Открыть двери автомобиля и открутить винты крепления облицовок порогов.
- Снять облицовки и демонтировать уплотнитель двери с ребра порога кузова.
- У пятидверного кузова демонтировать наружные накладки на двери и переднее крыло. Зачистить кузов от остатков скотча уайтспиритом.
Общий алгоритм подготовки к монтажу:
- Приложить деталь на место установки. Для удобства завесить деталь на кузове при помощи бумажного скотча.
- Разметить при помощи бумажного скотча места для нанесения праймера на кузов под монтажный скотч.
- Снять деталь с кузова.
- Отклеить небольшие концы защитной красной ленты (лайнера) с монтажного скотча, загнуть их во внешнюю сторону детали и зафиксировать бумажным скотчем.
- Обработать кузов праймером в местах, где будет касаться монтажный скотч.
- Удалить разметочный бумажный скотч.
Алгоритм установки:
- Вне зависимости от температуры окружающего воздуха, кузов необходимо прогреть строительным феном, в месте предполагаемой установки детали. Фен подносить к кузову не ближе, чем на 15см. Для равномерного распределения температуры и предотвращения локального перегрева кузова необходимо интенсивно перемещать фен по всей длине предполагаемой установки в одну и другую сторону.
ВНИМАНИЕ!
Необходимо следить за температурой, что бы не повредить ЛКП кузова. Контроль осуществляется рукой. Поверхность кузова должна быть на ощупь теплой, но не горячей. Прогрев части кузова осуществлять непосредственно перед монтажом каждой детали.
- Приложить деталь обвеса к месту установки.
- Выставить деталь обвеса по кузову.
- Вытянуть защитный красный лайнер.
- Прогреть деталь обвеса феном так же как кузов в местах приклеивания.
ВНИМАНИЕ!
При чрезмерном нагреве деталей обвеса может произойти деформация пластика!
- Плотно прижать деталь обвеса к поверхности кузова. Прижимать лучше ветошью или рукой в х/б перчатке без прорезиненных элементов.
- При необходимости дополнительно прогреть пластиковую деталь для придания эластичности и сильнее прижать для более плотного примыкания к кузову.
Порядок установки
1. Установка передних арок
- Поднести арку к кузову.
- Завести брызговик в нишу арки.
- Завести арку под бампер.
- Проверить примыкание арки ко всем элементам кузова.
Внимание!
На арке, в зоне примыкания к двери, имеется фланец, который необходимо разметить по контуру дверного проема, а затем сняв деталь с кузова подрезать.
Контур примыкания может отличаться как на разных автомобилях, так и с правой и левой стороны одного автомобиля.
- Следуя общим алгоритмам установки (см на стр.1) произвести подготовку кузова и детали обвеса.

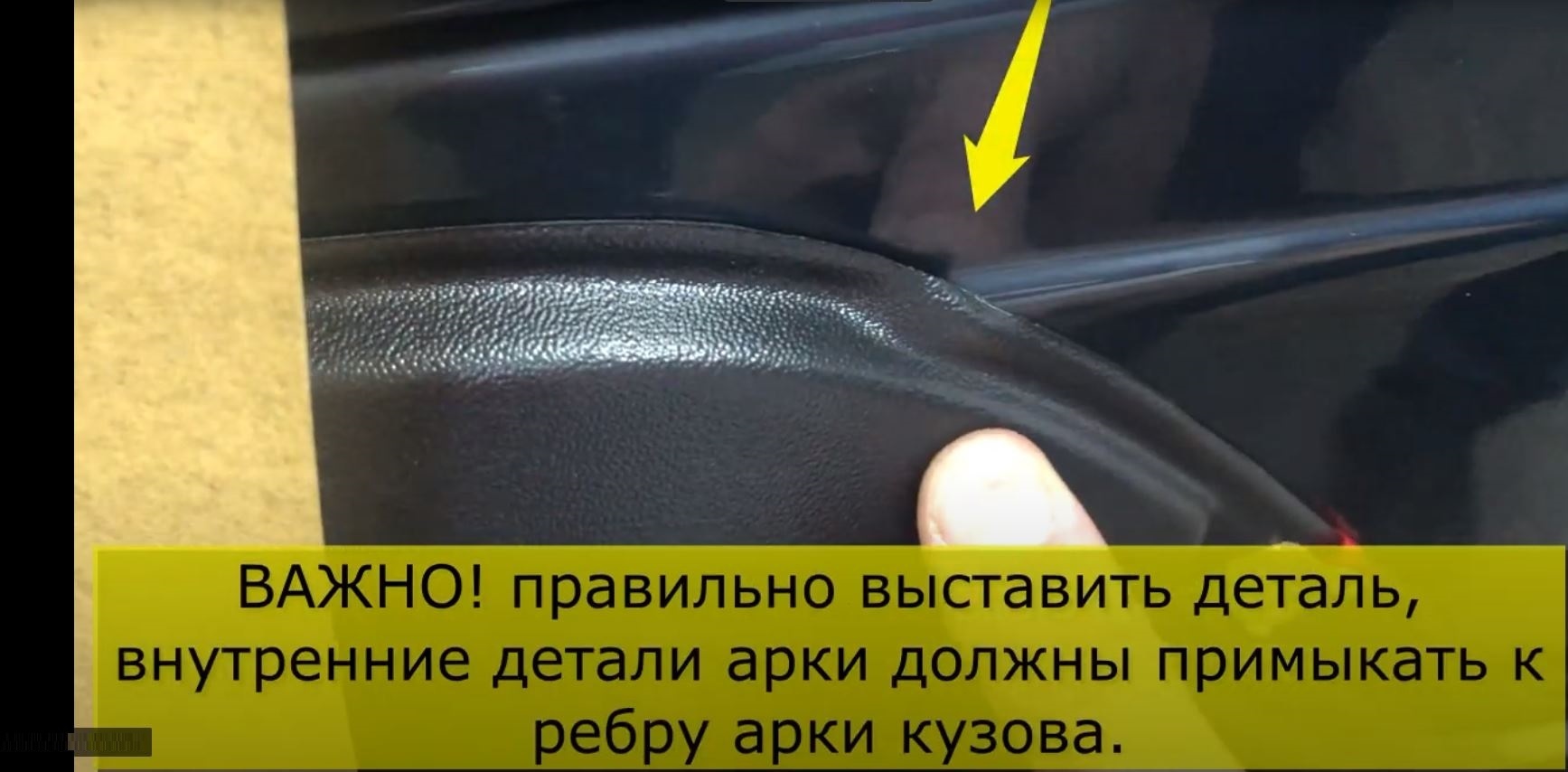

- Необходимо правильно выставить деталь по кузову. Внутренние элементы арки должны примыкать к ребру арки кузова
- Монтаж арки необходимо начинать с верхней точки. Прогревается зона приклеивания, вытягивается лайнер и плотно прижимается.
- Таким же образом приклеиваются остальные части.
Внимание! Фланец примыкания арки к порогу необходимо прогреть довольно сильно, чтобы он хорошо приклеился к неровной поверхности автомобильного порога. В дальнейшем он будет закрыт декоративным порогом.
2. Установка задних арок
- Открыть дверь на 3х дверном кузове, или заднюю дверь на 5-ти дверном кузове.
- Завести арку под бампер.
- Завести арку в проем двери. Фланец арки в дверном проеме должен соприкоснуться с ребром кузова под уплотнитель двери.
- Следуя общим алгоритмам установки (см на стр.1) произвести подготовку кузова и детали обвеса.
- Аналогично передним аркам, монтаж начинается с верхней точки крепления.
ВАЖНО!
Фланец примыкания арки к порогу необходимо прогреть довольно сильно, чтобы он хорошо приклеился к неровной поверхности автомобильного порога.
3. Установка усилителей порогов
- Усилители устанавливаются исключительно после установки арок.
- Расположить усилители по сторонам. Для автомобиля с 3х дверным кузовом предусмотрено по одному усилителю для каждой стороны.
Для 5-ти дверного кузова по два усилителя для каждой стороны. Стрелки на корпусе усилителя обозначают направление движения автомобиля.
- Усилитель располагается боковым фланцем внахлест с боковым фланцем арки. Усилитель для автомобиля с 3х дверным кузовом одновременно должен накрывать фланцы передней и задней арки, а усилители 5-ти дверного кузова ставятся с расстоянием между собой, каждый из них накрывает своим фланцем фланцы передней, или задней арки соответственно.
- Следуя общим алгоритмам установки (см на стр.1) произвести подготовку кузова и детали обвеса.
ВАЖНО! Части усилителя в местах приклеивания необходимо прогреть довольно сильно, чтобы он хорошо приклеился к неровной поверхности автомобильного порога.
4. Установка порогов
- Пороги устанавливаются при открытых дверях.
- Пороги не приклеиваются. Верхняя часть порога крепится уплотнителем двери к фланцу кузова, а нижняя саморезами в тело усилителя порога.
- Установить пороги на соответствующие стороны.
- Выставить пороги по геометрии кузова и по прилеганию к аркам.
- Плотно прижать верхний фланец порога к ребру кузова под уплотнитель двери.
- Установить уплотнитель двери
- Установить штатные облицовки порога на место, прикрутив их саморезами.
- Закрепить пороги снизу саморезами, через имеющиеся отверстия. Саморезы заворачиваются в тело усилителя, контакт саморезов с кузовом исключен. Для 3х дверного кузова 5 точек крепления с каждой стороны, для 5-ти дверного кузова 6 точек крепления.
5. Установка молдингов дверей
- Накладки на двери для автомобилей с 3х и 5-ти дверным кузовом отличаются по форме и по количеству. Для 3х дверных две, для 5-ти дверных четыре.
- Расположить накладки соответствующим образом. На 5-ти дверном кузове накладки располагаются однозначно, по контуру двери. У 3х дверного кузова переднюю часть молдинга можно определить по подштамповке спереди для свободы открывания двери.
- Следуя общим алгоритмам установки (см на стр.1) произвести подготовку кузова и детали обвеса.
- Проверить свободу открывания двери с приложенным молдингом. Молдинги не должны задевать за кузов.
- Произвести монтаж молдинга в соответствии с рекомендациями.
