- Проверены временем!
- Надежная оригинальная конструкция;
- Отсутствие перекосов стекол;
- Отсутствие изгибающихся элементов гарантирует длительную бесперебойную работу;- Стеклоподъемник комплектуется импортным мотор-редуктором;
- Есть всё необходимое для их быстрого монтажа (установочные элементы, кнопки управления, соединительные провода и разъёмы, инструкция).
* - технические характеристики могут незначительно отличаться в зависимости от модели
Гарантия на стеклоподъемники составляет 18 месяцев со дня изготовления, о чем делается отметка в паспорте изделия. Все комплекты ЭСП проходят 100% проверку работоспособности перед отправкой заказчику. Процесс установки и подключения подробно описан в прилагаемых инструкции и электрической схеме.

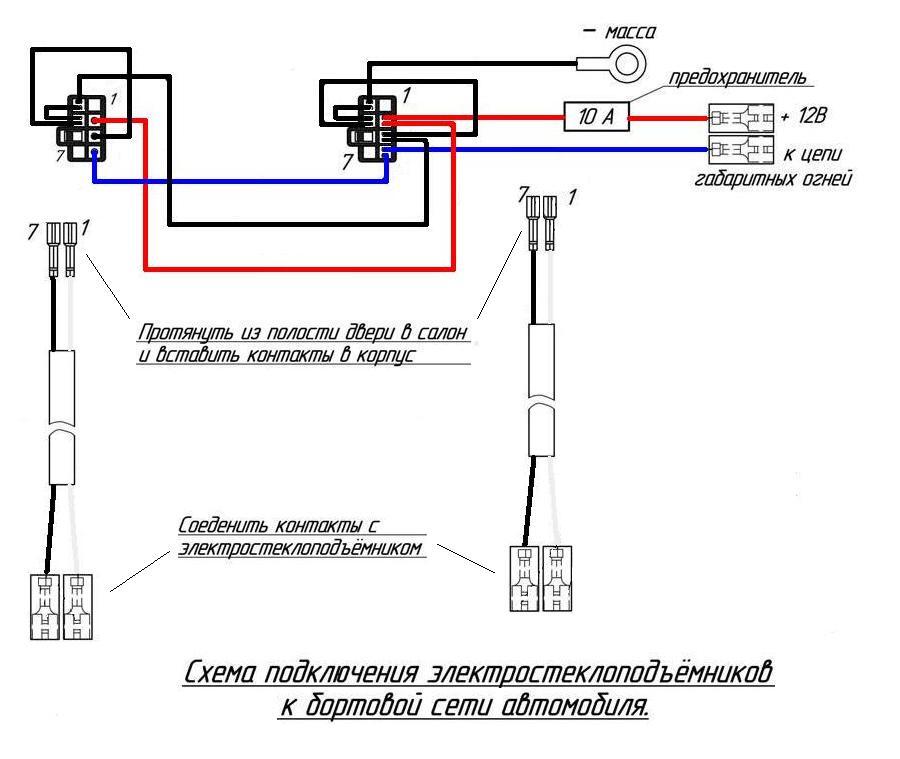

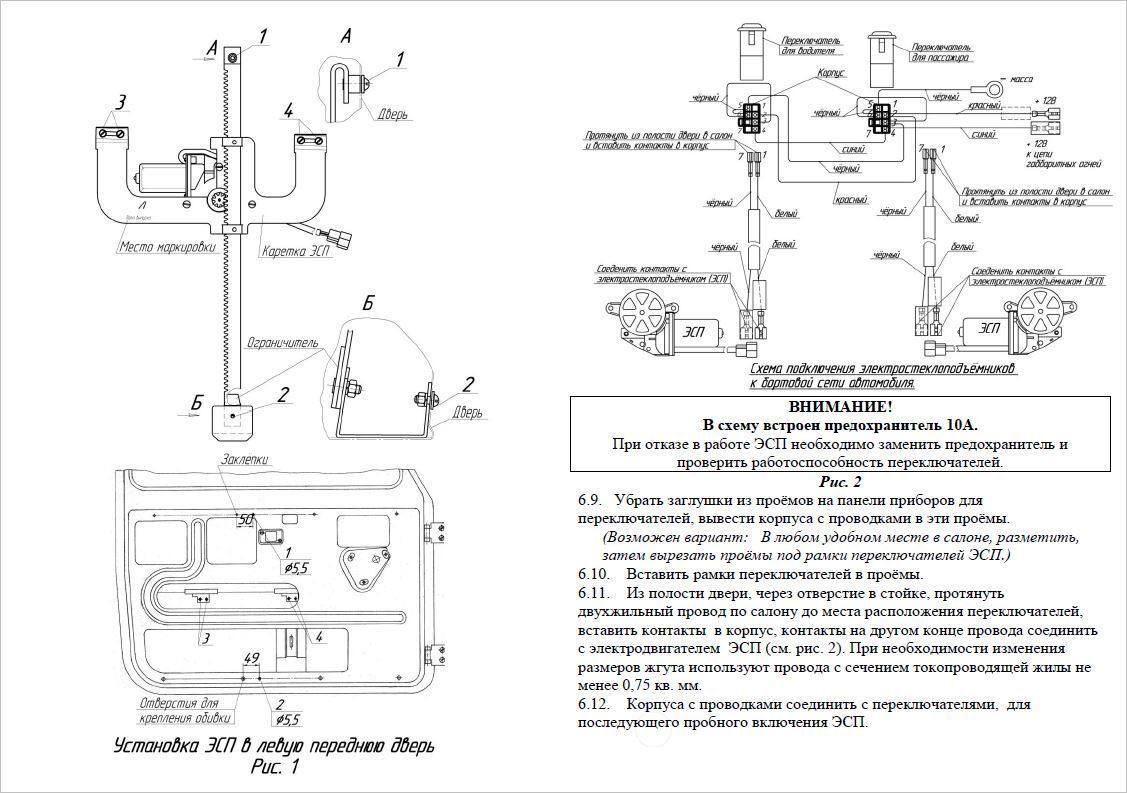

Схема подключения ЭСП к бортовой сети автомобиля (см. рисунок)
ВНИМАНИЕ! Данные ЭСП подходят для дверей без форточек всех моделей "Лада 4*4" и их модификаций вне зависимости от года выпуска.
Габаритные размеры упаковки: 540 х 330 х 75 мм

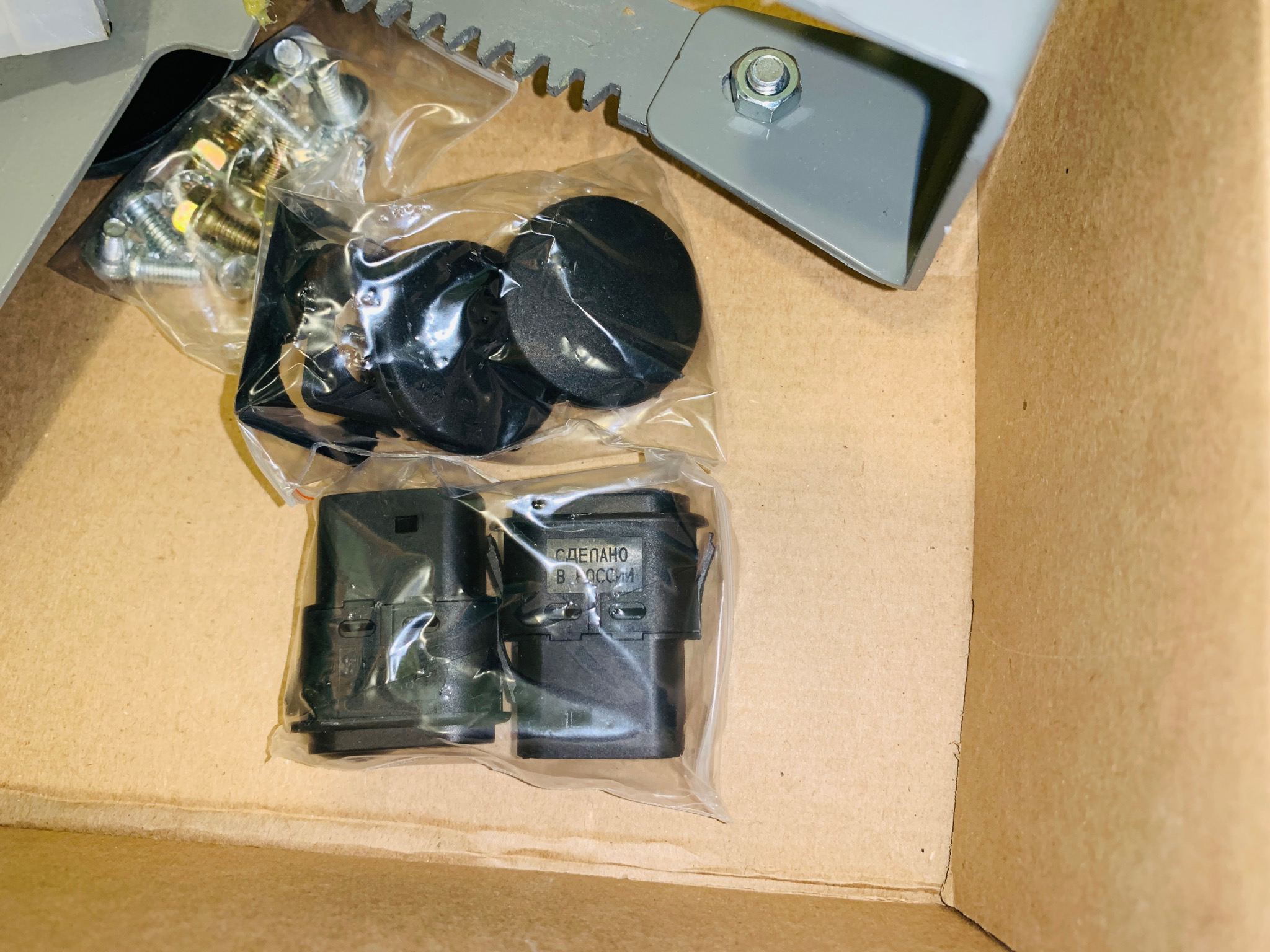

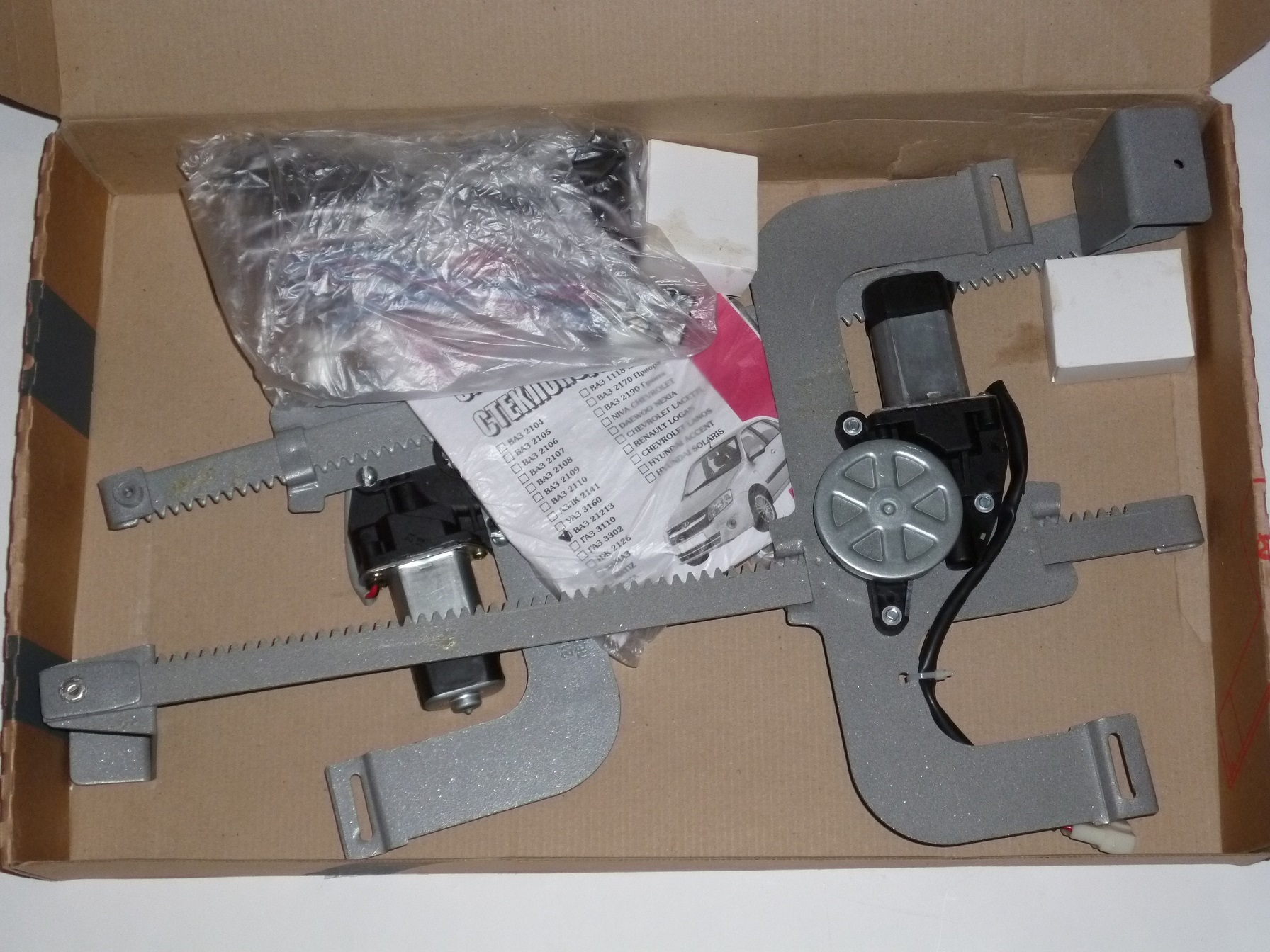

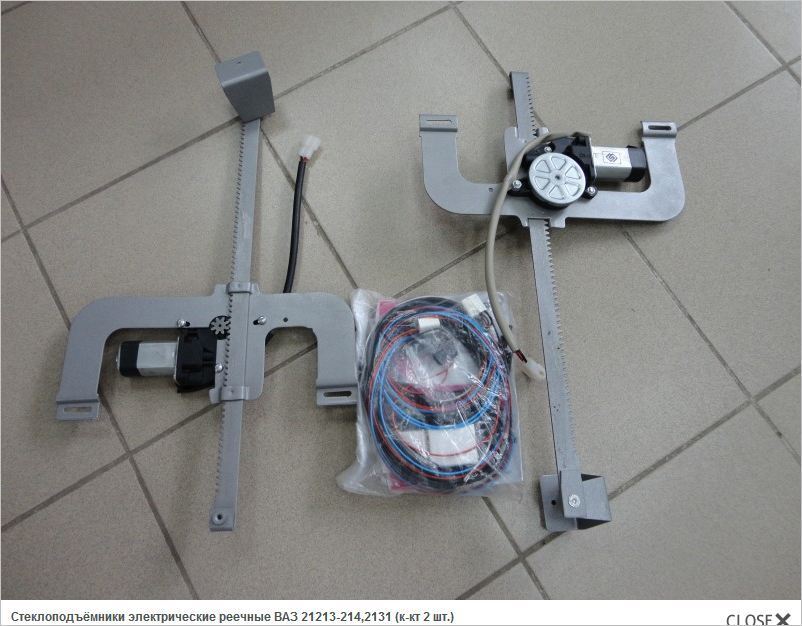

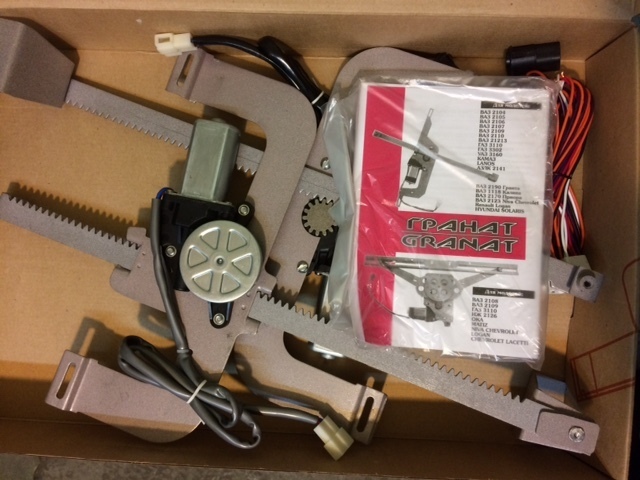

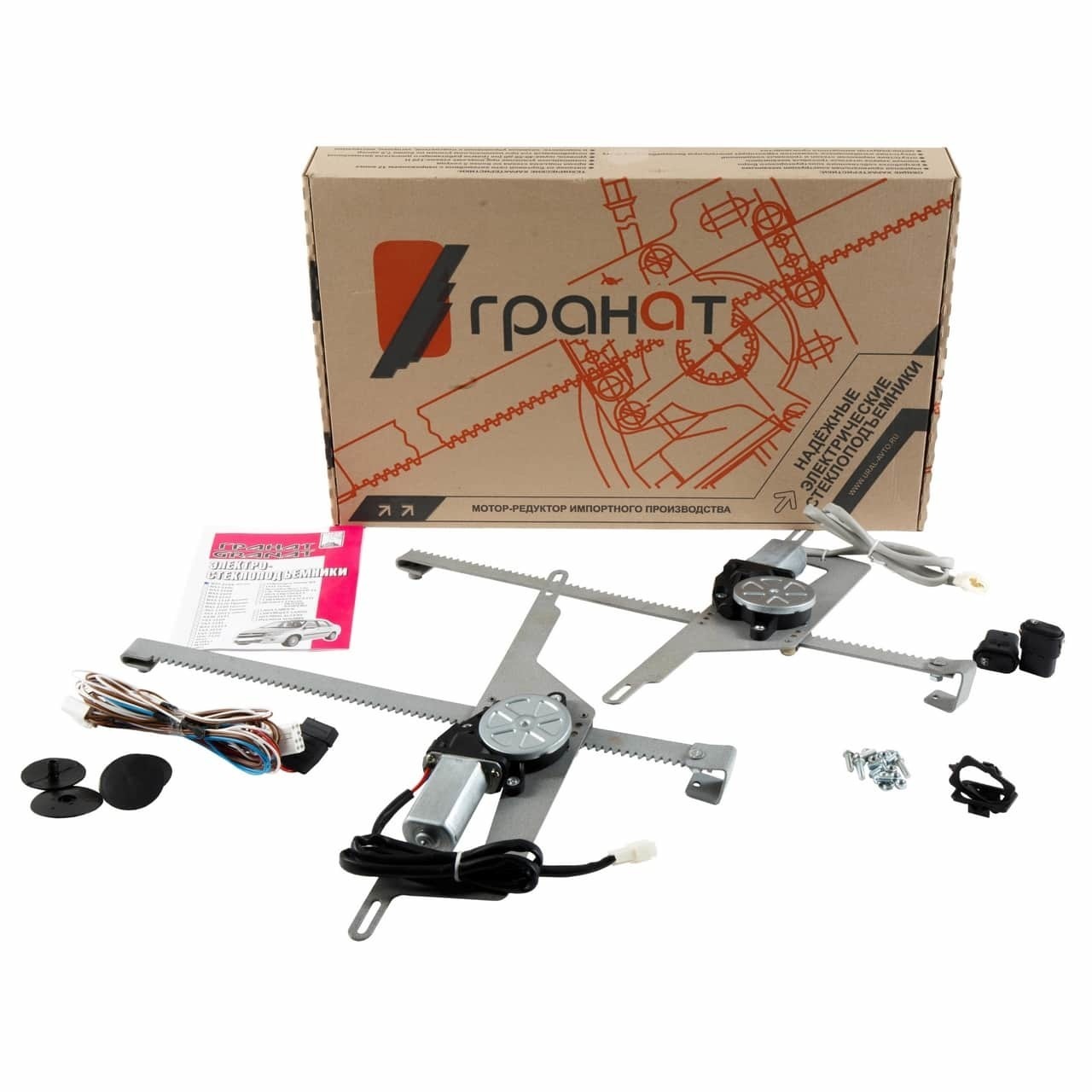

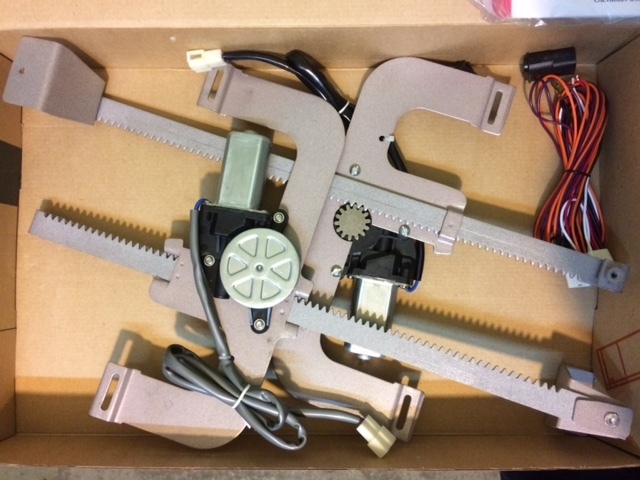

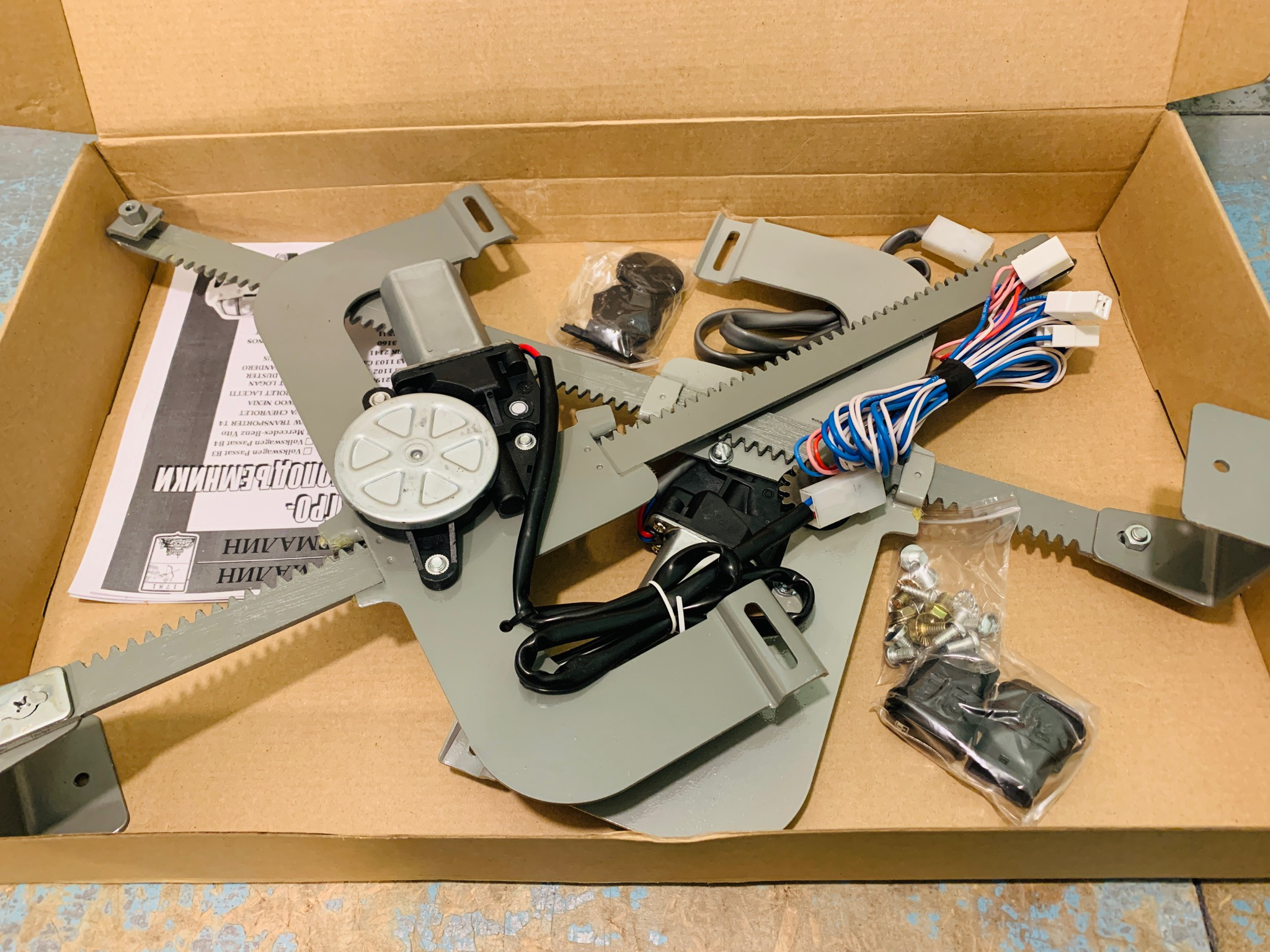

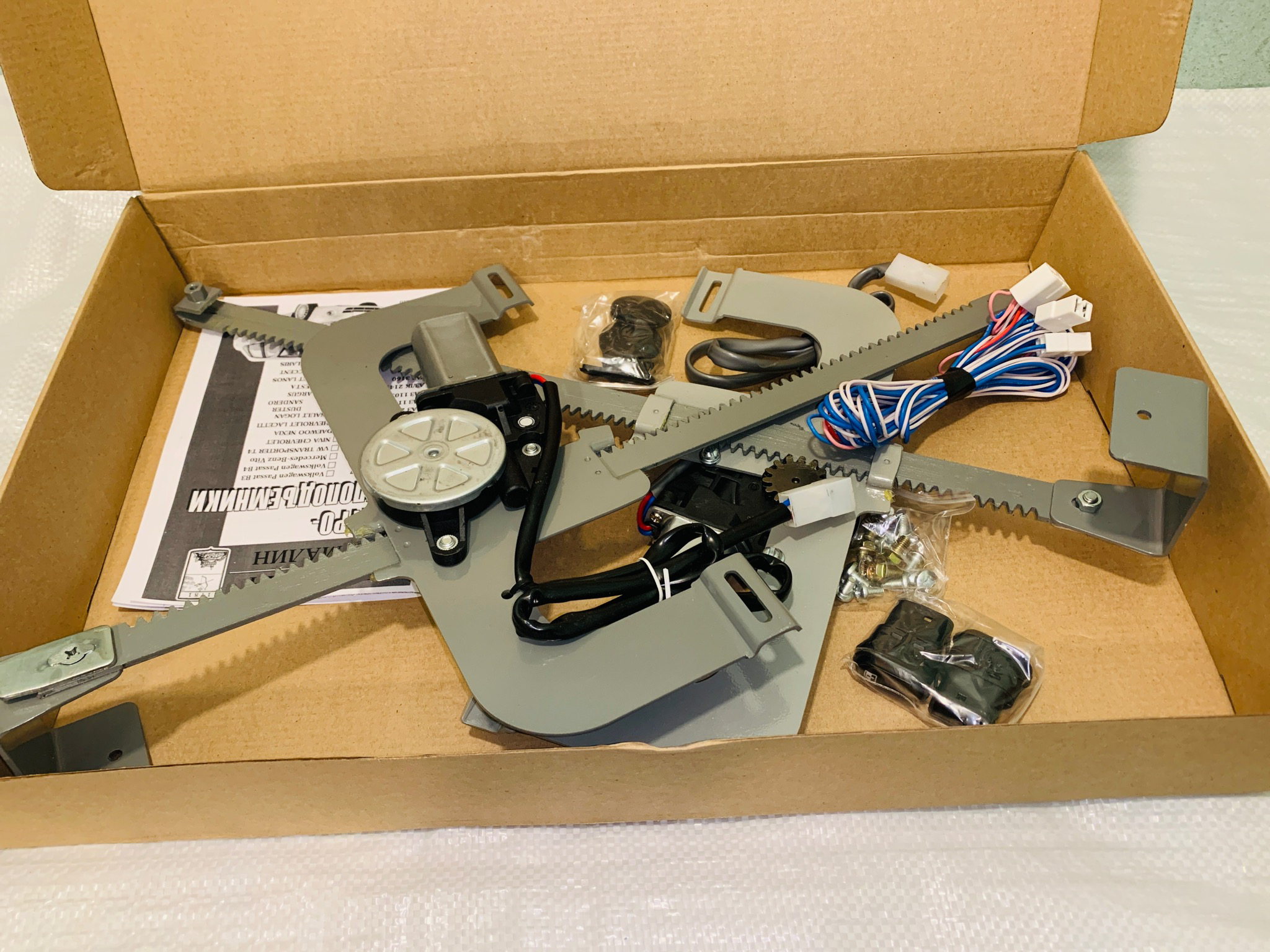

Комплектация:
-ЭСП (левый+правый)-кнопки
-жгут электропроводки
-заглушки
Установка ЭСП в правую переднюю дверь автомобиля 21213 (ознакомительная фото помощь)
Пожалуйста, перед установкой ознакомьтесь с инструкцией.
|

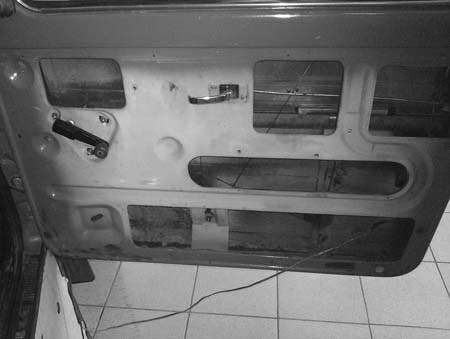

Снимите обивку двери и штатные механизмы стеклоподъемников. Зафиксируйте стекло. |

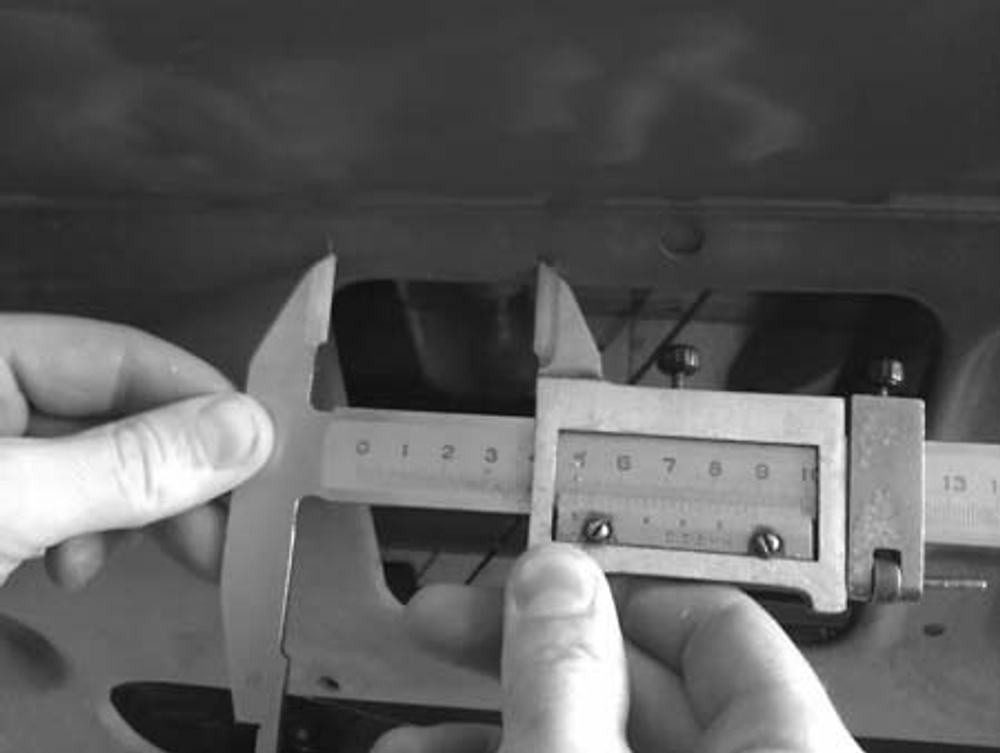

Сделайте разметку под отверстия согласно рис. 1 в паспорте. В верхней части 50 мм от базовой точки. |
|

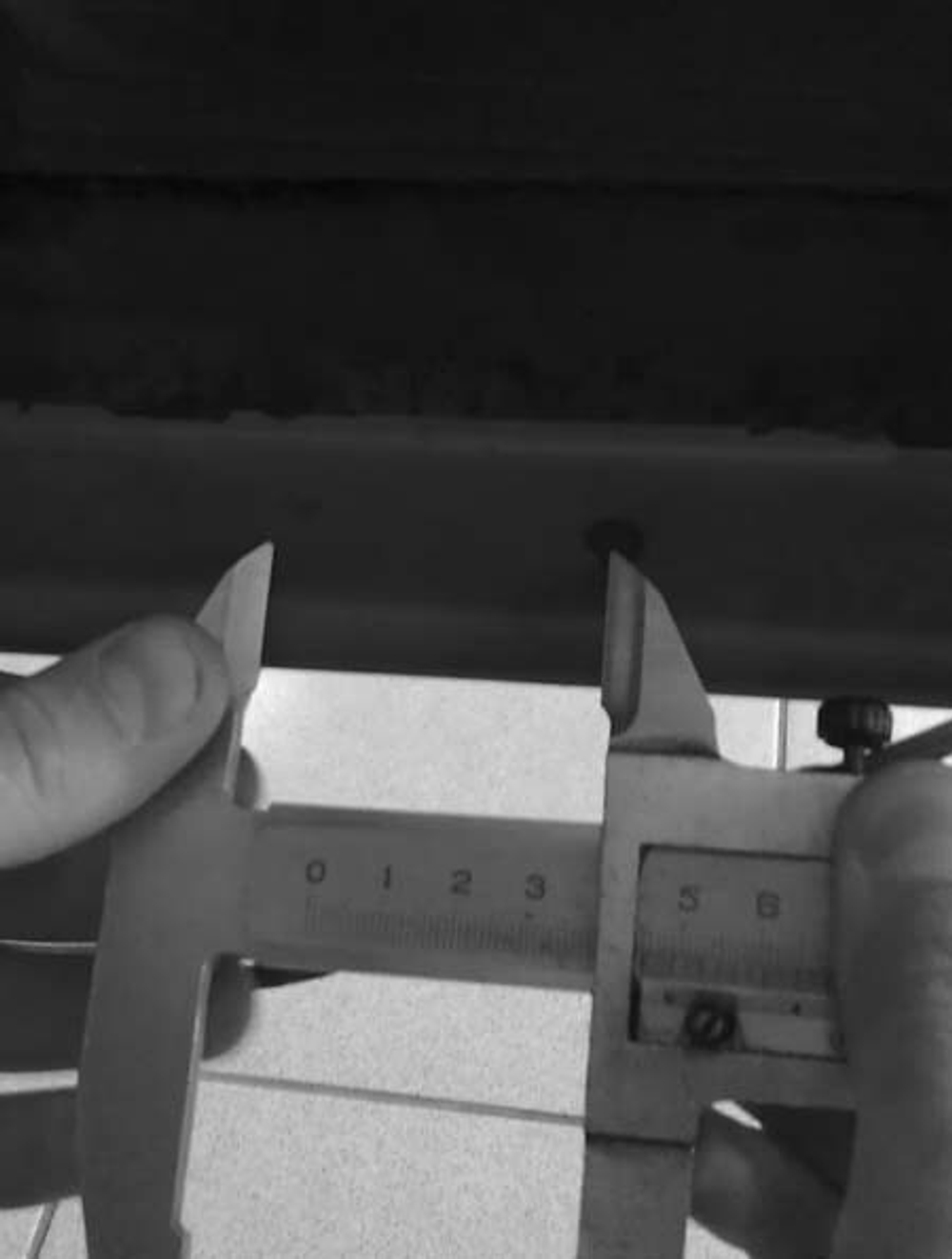

В нижней части 49 мм. |

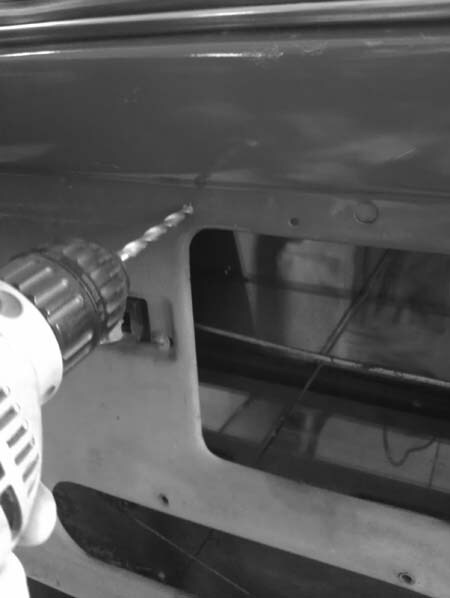

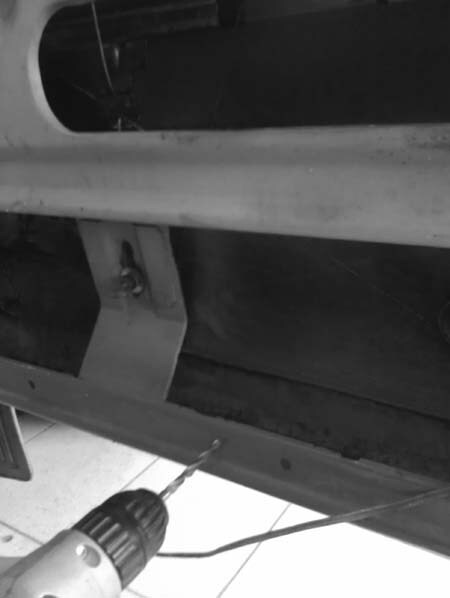

По разметке просверлите отверстия диаметром 5.5 мм в верхней... |
|
...и нижней части двери. |

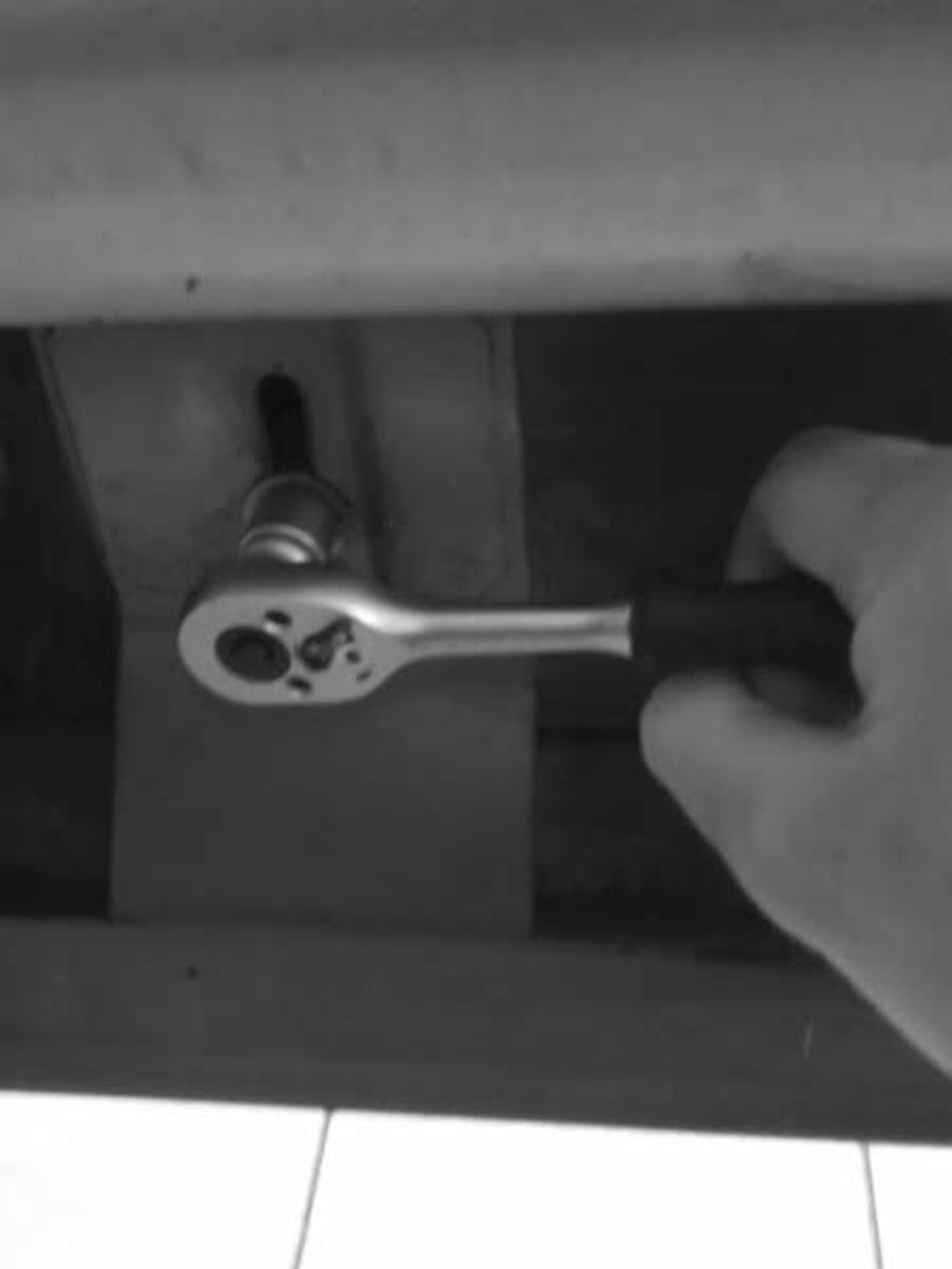

Демонтируйте нижний ролик штатного механизма ключом на 12 |
|

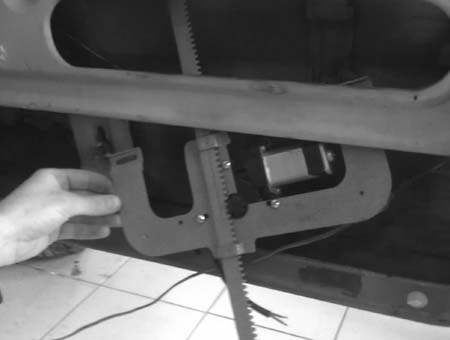

Заведите через нижний проем двери механизм ЭСП. |

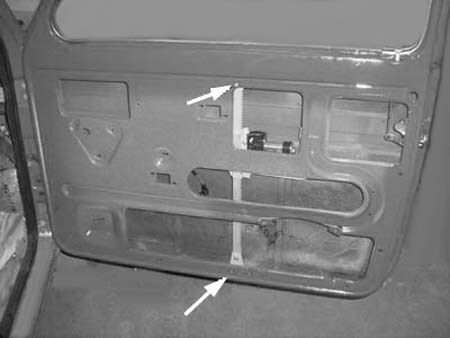

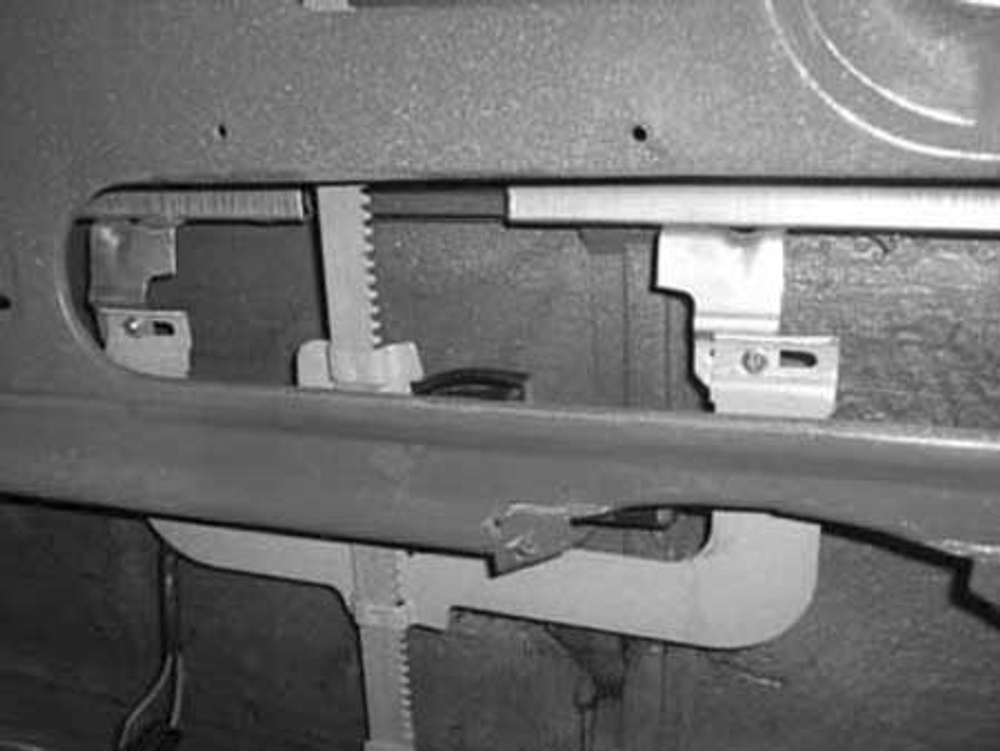

Закрепите механизм ЭСП в верхней и нижней точке винтами М5 с шайбами из монтажного комплекта. |
|
Включением электродвигателя переведите каретку напротив овального проема, опуская стекло вниз, совместите отверстия на каретке и держателе стекла. Закрепите винтами М5 с шайбами. |
Пробным включением проверьте работоспособность ЭСП. Стекло не должно выходить из направляющих, должно перемещаться без рывков и заеданий. В случае невыполнения данного требования, необходимо ослабить крепление ЭСП к стенке двери, слегка повернуть весь механизм в ту или другую сторону и затянуть предварительно крепежными деталями. После повторной проверки и выполнения данных требований окончательно затянуть крепежные детали. ВАЖНО! |
