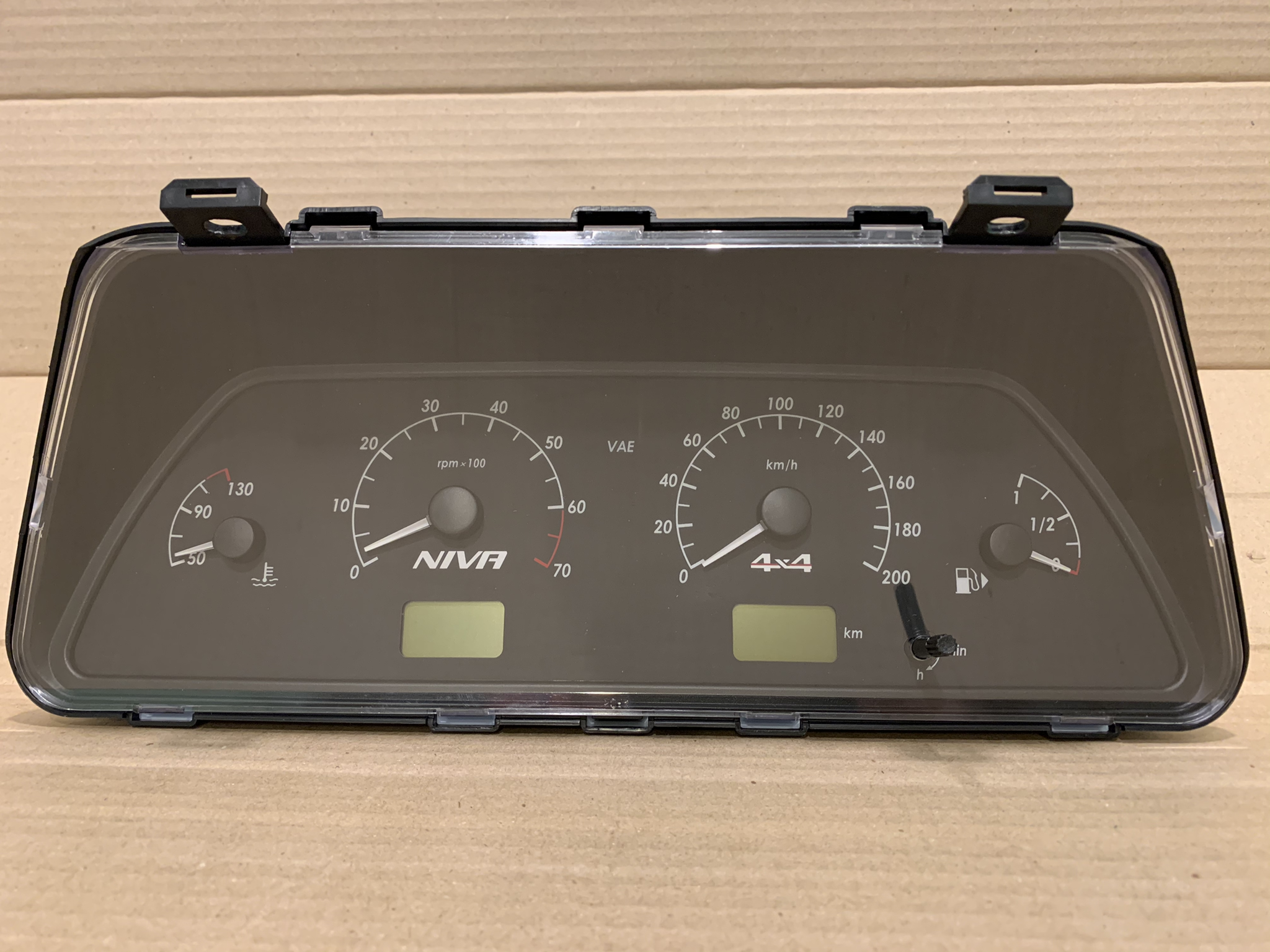

Сделал новый шаг в улучшении комфорта в салона Нивы 4x4/Шевроле/Тревел.

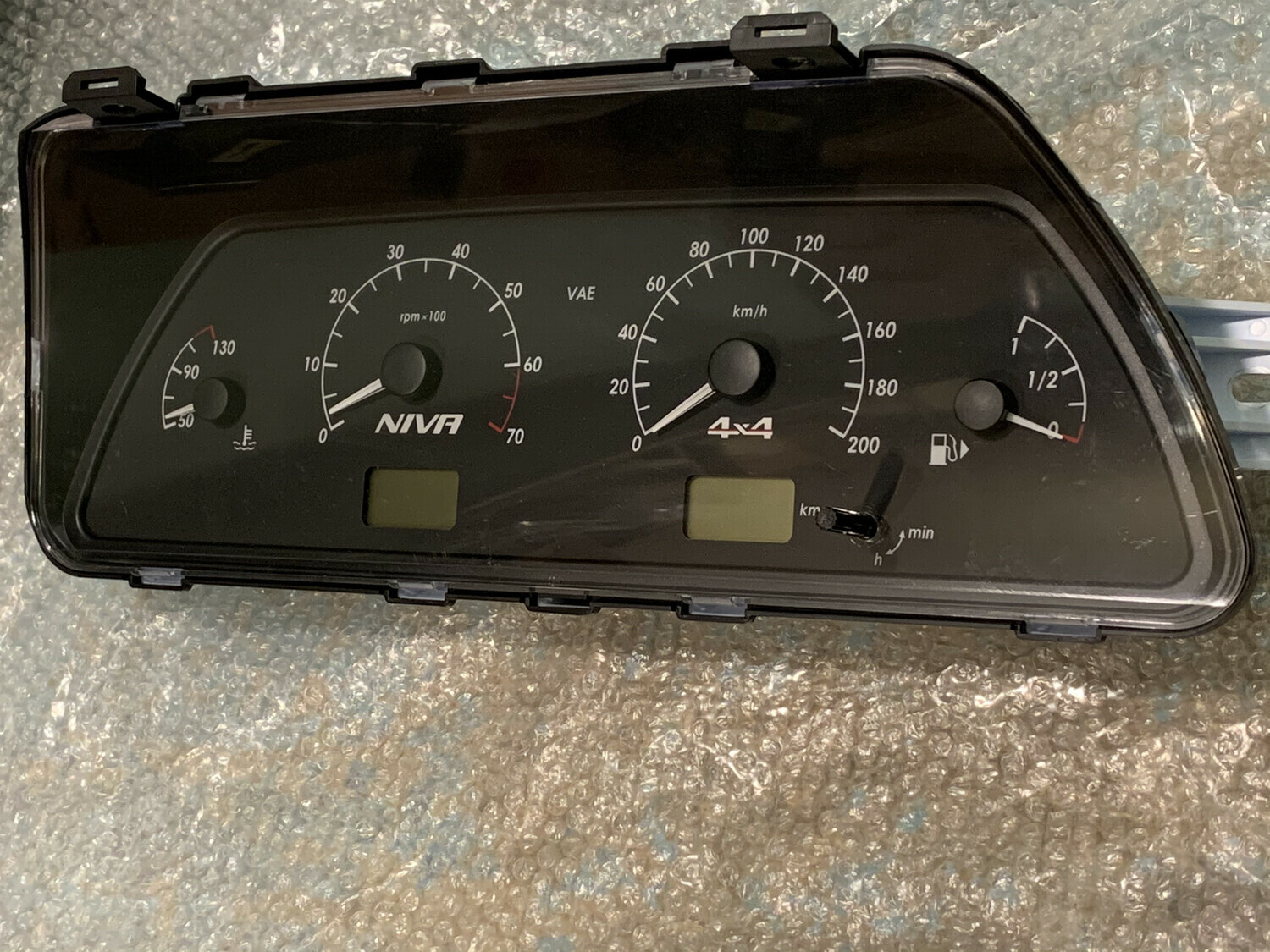

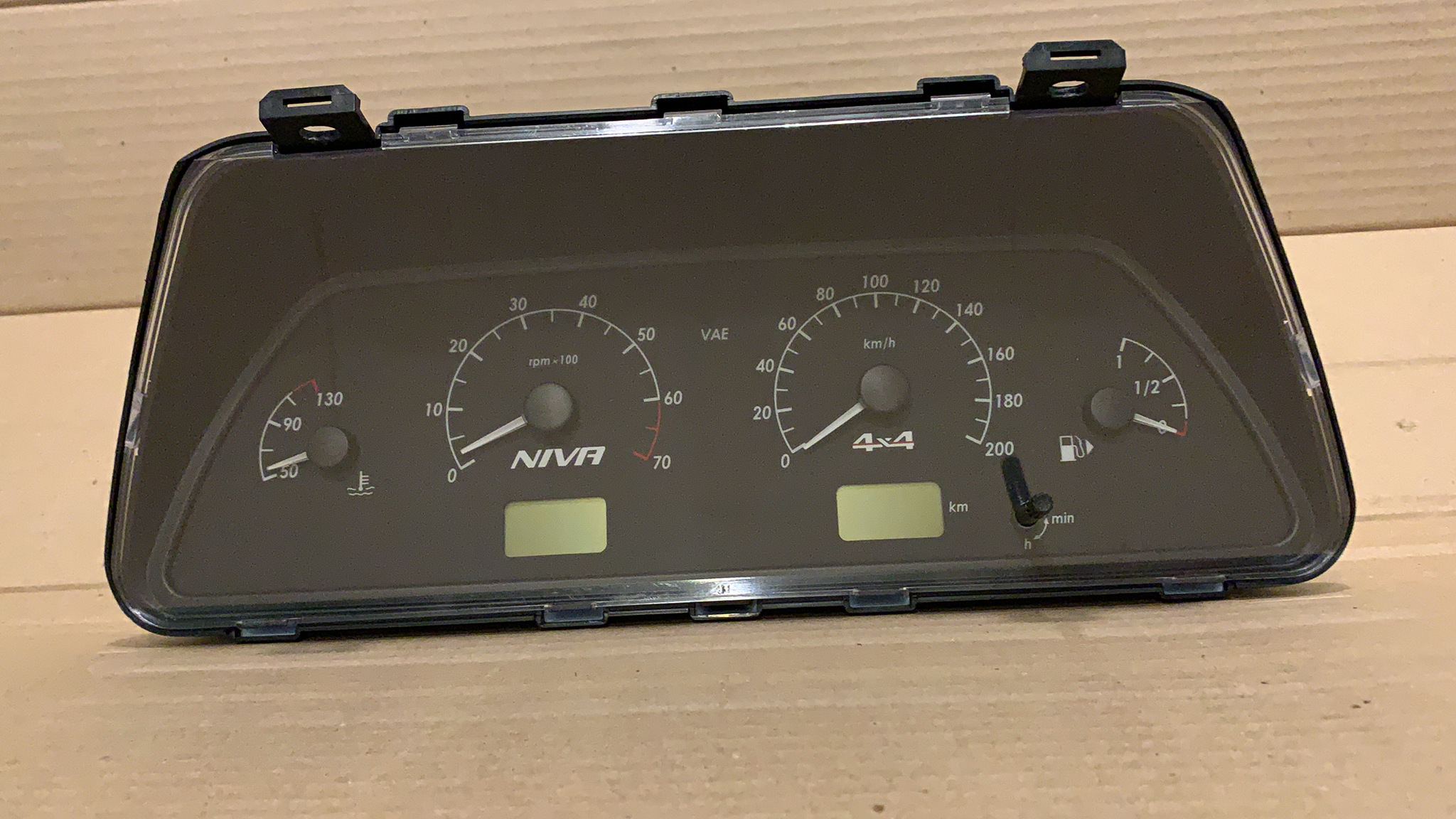

Обновили комбинацию приборов (с 2017 г.).
1. стала симпатичнее,
2. добавили мужественности в дизайне приборки,
3. улучшили обзор показаний при прямых солнечных бликах!

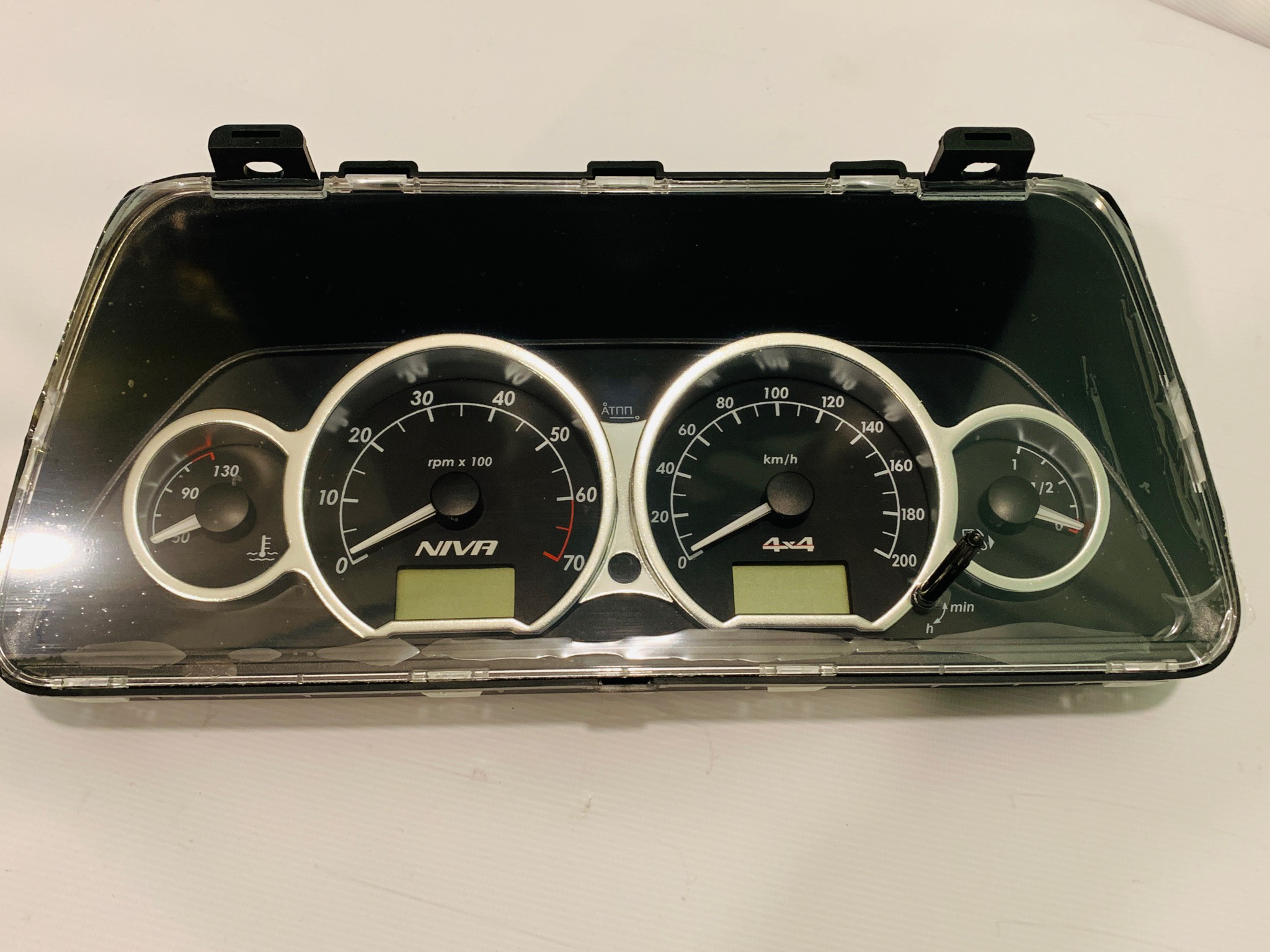

Вариант с "колодцами" снят с конвейера в 2019 году.
2. Автомобили Нива 4х4 (Lada 4х4) с 27-07-2009 года выпуска по настоящее время с любым типом кузова
3 Нива Легенд ( 3дв и 5 дв кузовом)
Замечание:
Приборная панель имеет особенность. При отсутствии на автомобиле Нива 4х4/Легенд функции АБС, лампочка будет "гореть" непрерывно. Убрать освещение от лампочки можно только вскрыв панель и отсоединить провод от лампочки или забыть о ней, привыкнуть и ездить, как есть.
Справочная информация:
Панель приборов: Нива Шевроле и Niva Travel: обозначения
Панель приборов на автомобиле Нива Шевроле используется для отображения всех основных характеристик автомобиля в движении и во время стоянки с работающим двигателем. Водитель должен уметь читать значки и символы, а также определять неисправности по горящим индикаторам и параметрам.
Общий вид и разновидности

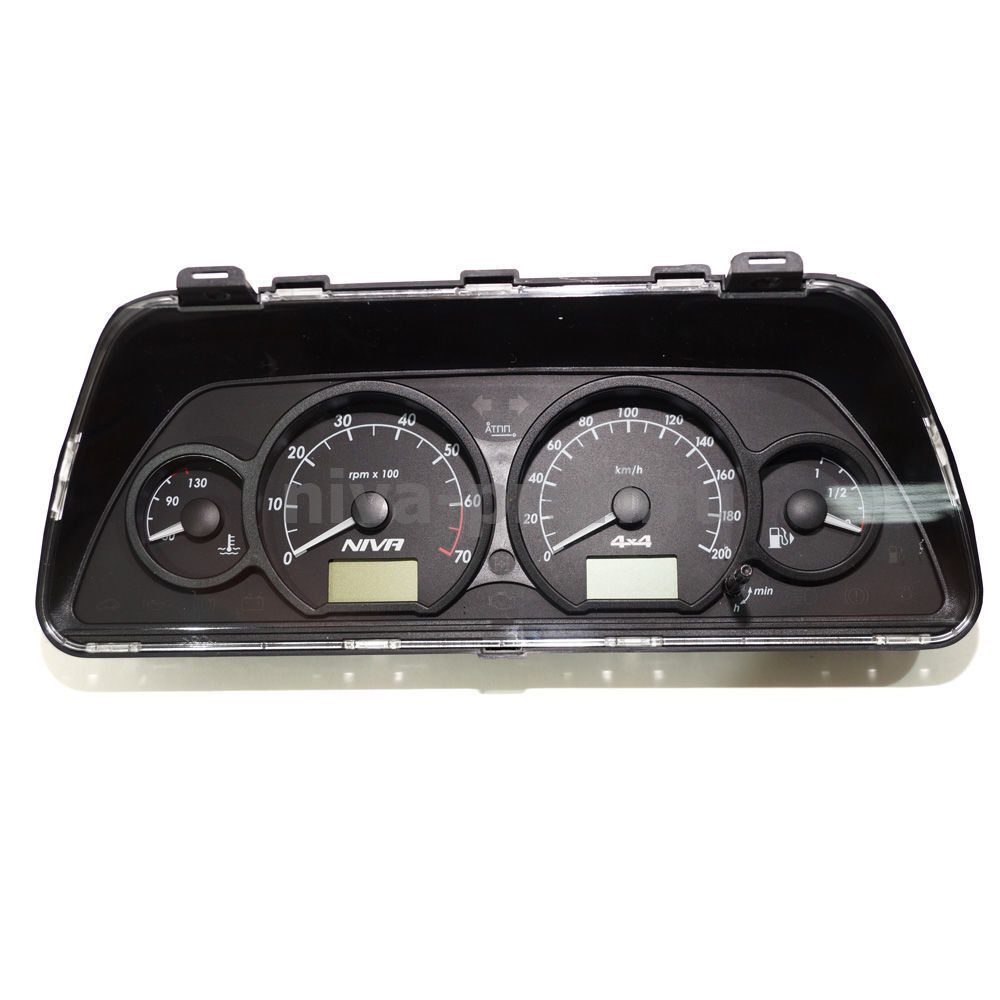

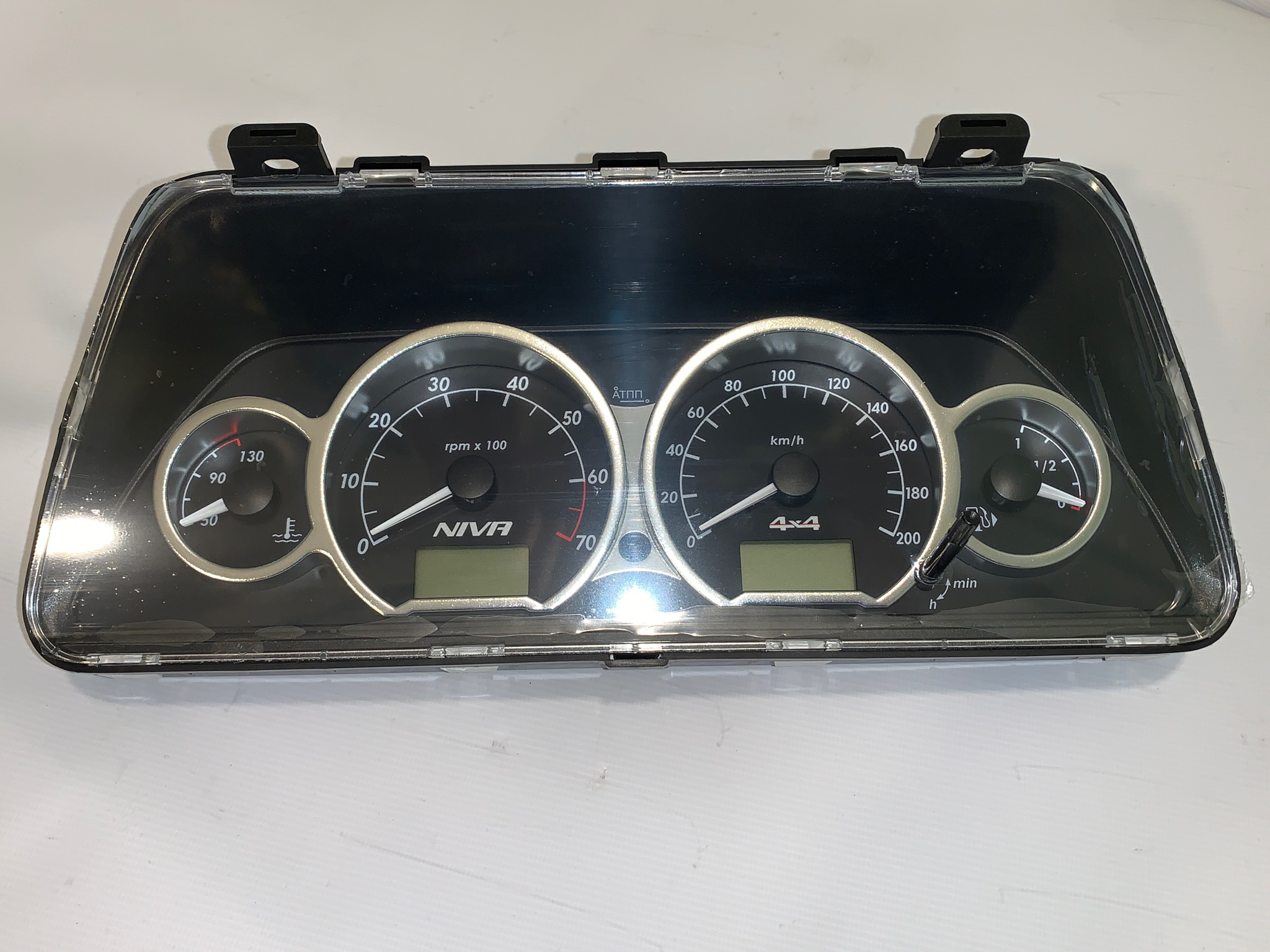

В настоящий момент существует несколько вариантов щитка приборов на Ниве Шевроле и Ниве Тревал.
| Номер картинки | Годы выпуска | Применимость | Каталожный номер |
| 1 | 2006-2007 | Chevrolet Niva | 21230-3801010-00 |
| 2 | 2006-2009 | Chevrolet Niva | 21150-3801010-00 |
| 3 | 2009-2018 | Chevrolet Niva | 21230-3801010-10 |

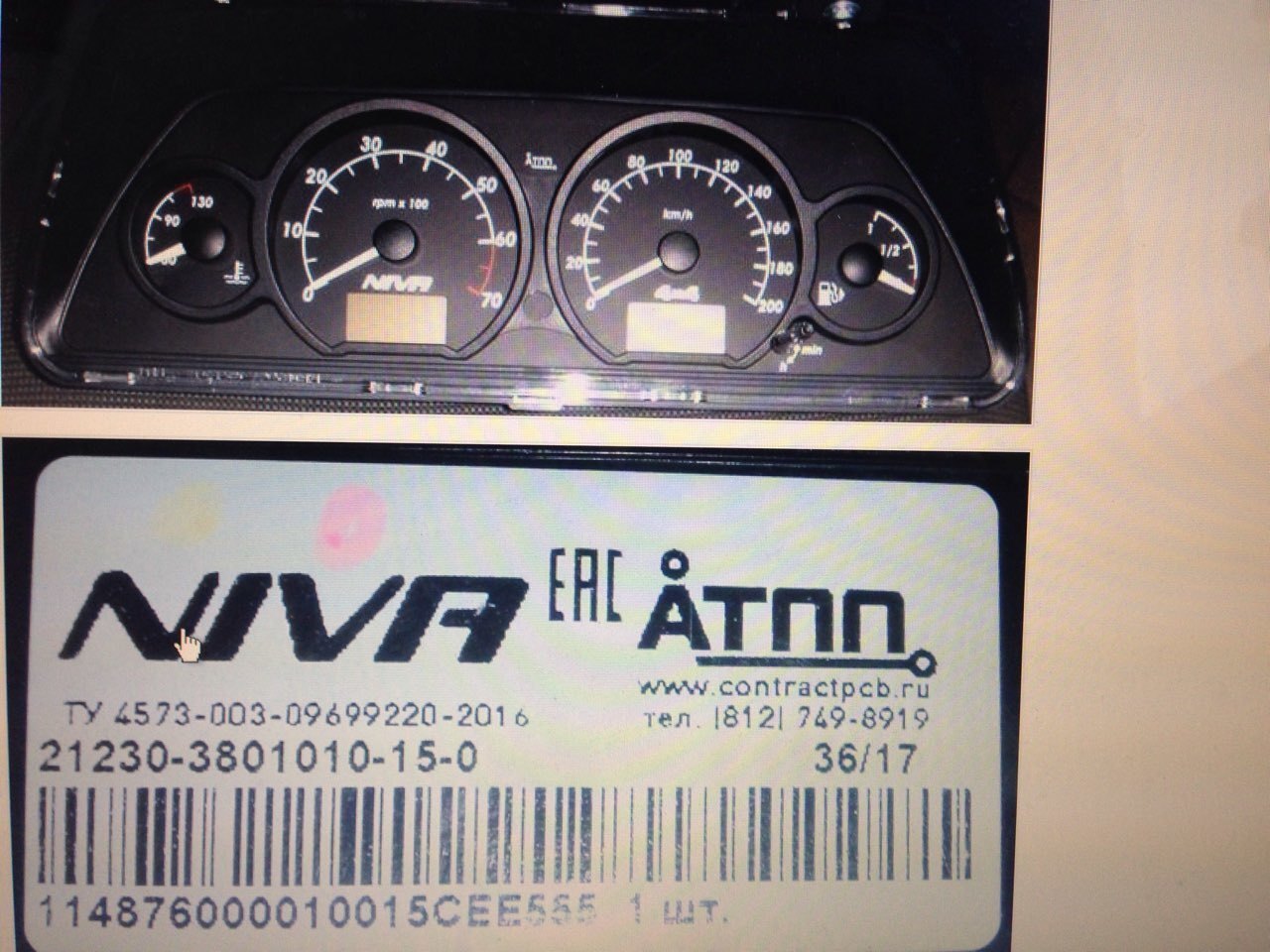

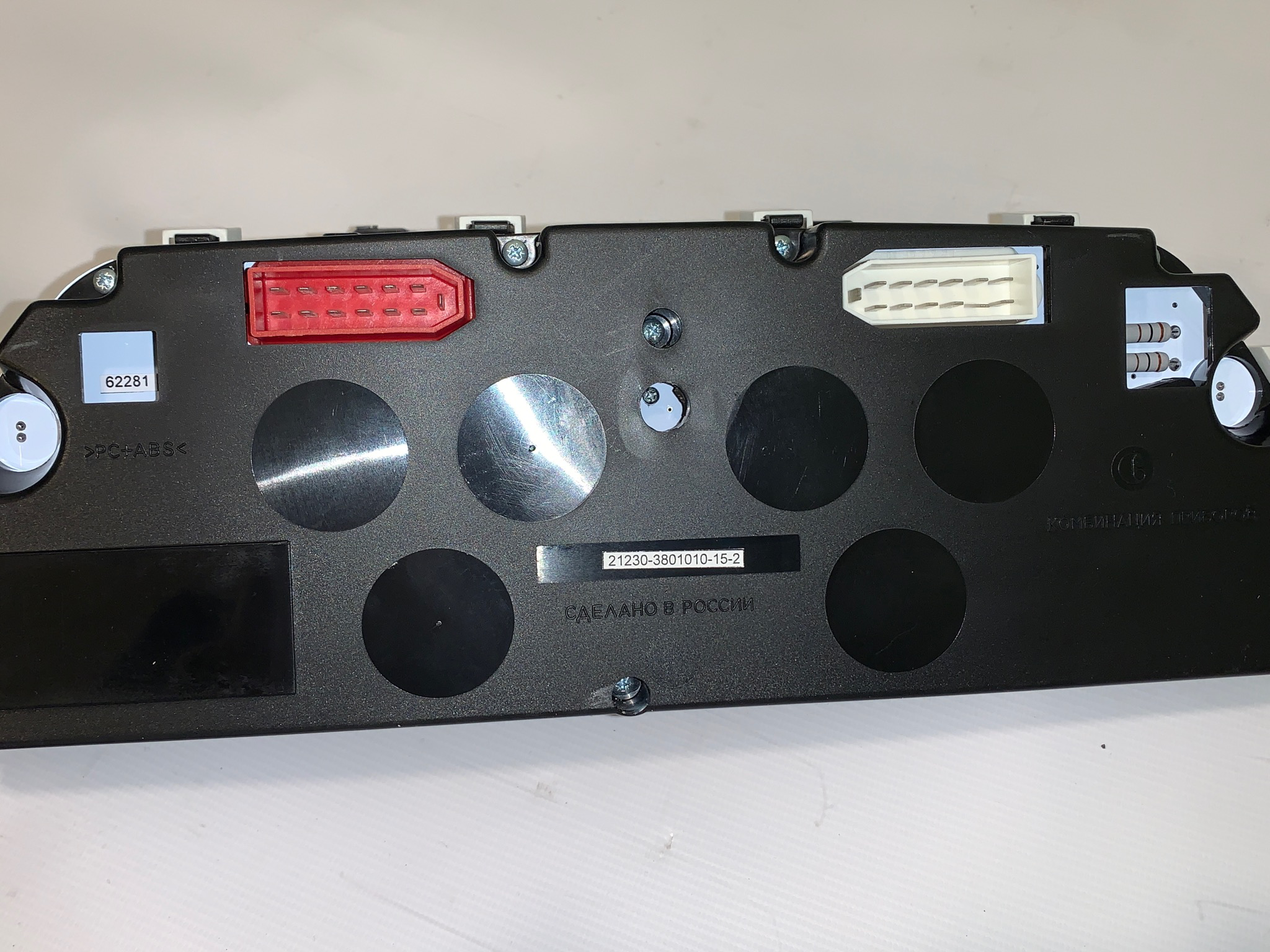

| 4 | 2018-2019 | Chevrolet Niva | 21230-3801010-15 |
| 5 | 2019-2020 | Chevrolet Niva | 21230-3801010-17 |
| 6 | 2020… | Lada Niva Travel | 21230-3801010-17 |
Несмотря на внешние различия, данные щитки отличаются лишь внешним видом, подсветкой, программным обеспечением и функциями встроенного БК. В остальном, значки и обозначения данных панелей абсолютно одинаковы.
Описание приборов и индикаторов

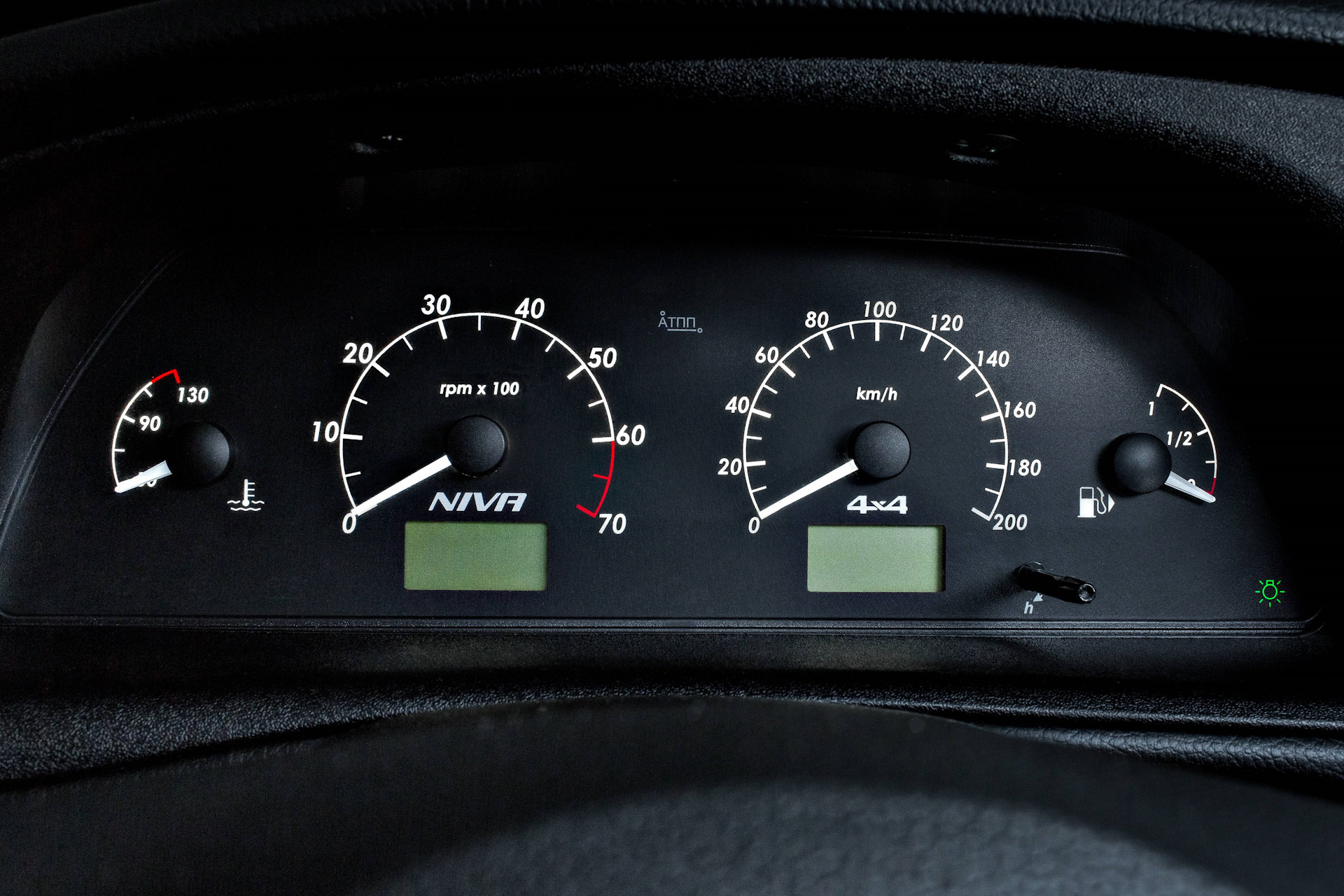

Панель Niva Travel и Нива Шевроле имеет следующие значки и индикаторы:
Обозначения:
- Указатель температуры охлаждающей жидкости. Сообщает водителю текущую температуру ОЖ и предупреждает о перегреве.
- Тахометр. Показывает обороты коленчатого вала. Числа на панели нужно умножить на 100, чтобы получить точный результат.
- Индикатор левого указателя поворота.
- Индикатор правого указателя поворота.
- Спидометр. Отображает скорость автомобиля в км/ч.
- Указатель уровня топлива. Показывает остаток бензина в баке.
- Индикатор предупреждения о низком уровне топлива. Загорается при остатке 5-6 литров в баке.
- Индикатор включения габаритного света.
- Индикатор неисправности в рабочей тормозной системе. Загорается при понижении уровня тормозной жидкости. Для теста лампочки загорается на время прокрутки стартера.
- Индикатор включения дальнего света фар.
- Кнопка сброса суточного пробега.
- Одометр с возможностью отображения и других параметров. Показывает общий и суточный пробег.
- Индикатор включения блокировки дифференциала.
- Check Engine. Загорается при неисправностях двигателя.
- Часы и термометр. На поздних приборных щитках отображают напряжение бортовой сети.
- Индикатор отсутствия заряда генератора. Включается при включении зажигания и при исправном генераторе лампа должна тухнуть сразу после запуска двигателя.
- Индикатор включенного стояночного тормоза.
- Индикатор низкого давления масла. Должен тухнуть после запуска двигателя. Может включиться при низком уровне масла и при недостаточном давлении в системе смазки.
- Лампа контроля работоспособности иммобилайзера и штатной охранной системы.
Возможности кнопки сброса суточного пробега
Кнопка сброса пробега на Ниве Шевроле и Niva Travel имеет массу полезных функций:
- Настройка времени.
- Просмотр температуры за бортом и напряжения бортовой сети.
- Сброс пробега.
- Запуск системы самодиагностики
Каждую возможность следует рассмотреть отдельно.
Настройка времени
Поверните до упора цилиндрический переключатель по часовой стрелке, чтобы настроить часы. Смена будет происходить по одному часу. Чтобы настроить минуты, нужно повернуть кнопку против часовой стрелки. Время сохранится самостоятельно и будет сброшено только после отключения аккумулятора или после перезагрузки щитка приборов на Ниве.
Просмотр температуры за бортом
Чтобы на левом дисплее отображалась температура на улице, необходимо коротко нажать кнопку и отпустить. Повторное нажатие кнопки отобразит на дисплее напряжение бортовой сети, если предусмотрено версией щитка.
Сброс пробега
Чтобы сбросить пробег на Niva Travel, нажмите кнопку и удерживайте до тех пор, пока на нижней строке не появится «0,0».
Система самодиагностики
Щиток приборов на Ниве Шевроле диагностируется. Чтобы это сделать проделайте следующее:
- При выключенном зажигании нажмите и удерживайте кнопку сброса пробега.
- Включите зажигание.

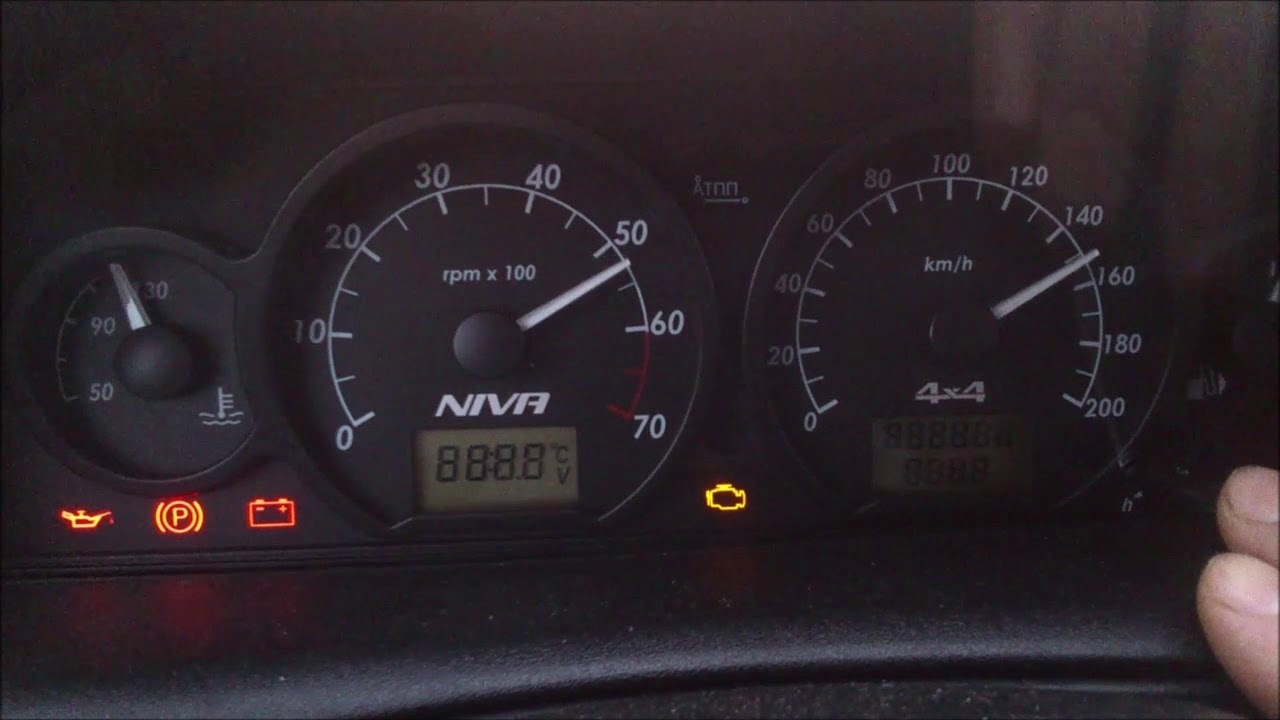

- Кнопку можно отпустить, а на приборной панели начнут перемещаться стрелки и загорятся все лампы. Так панель проверяет работоспособность всех элементов.
- Повторное нажатие на кнопку отобразит версию програмного обеспечения.
- Еще одно нажатие покажет коды ошибок двигателя.
Несмотря на возможность диагностики двигателя, ее показания не всегда правильны, а потому не вызывают доверия. Для диагностики следует использовать соответствующий софт и приборы.
Как поменять лампочку в панели на Ниве?
Для замена лампы в щитке на Ниве Шевроле, необходимо снять панель с автомобиля. Для этого демонтируйте облицовку и затем снимите щиток.
Разверните щиток и найдите нужный патрон. Извлеките патрон, повернув его против часовой стрелки.
Из патрона нужно извлечь безцокольную лампу и установить на ее место новую:
После этого нужно установить щиток на штатное место и произвести сборку в обратной последовательности.
