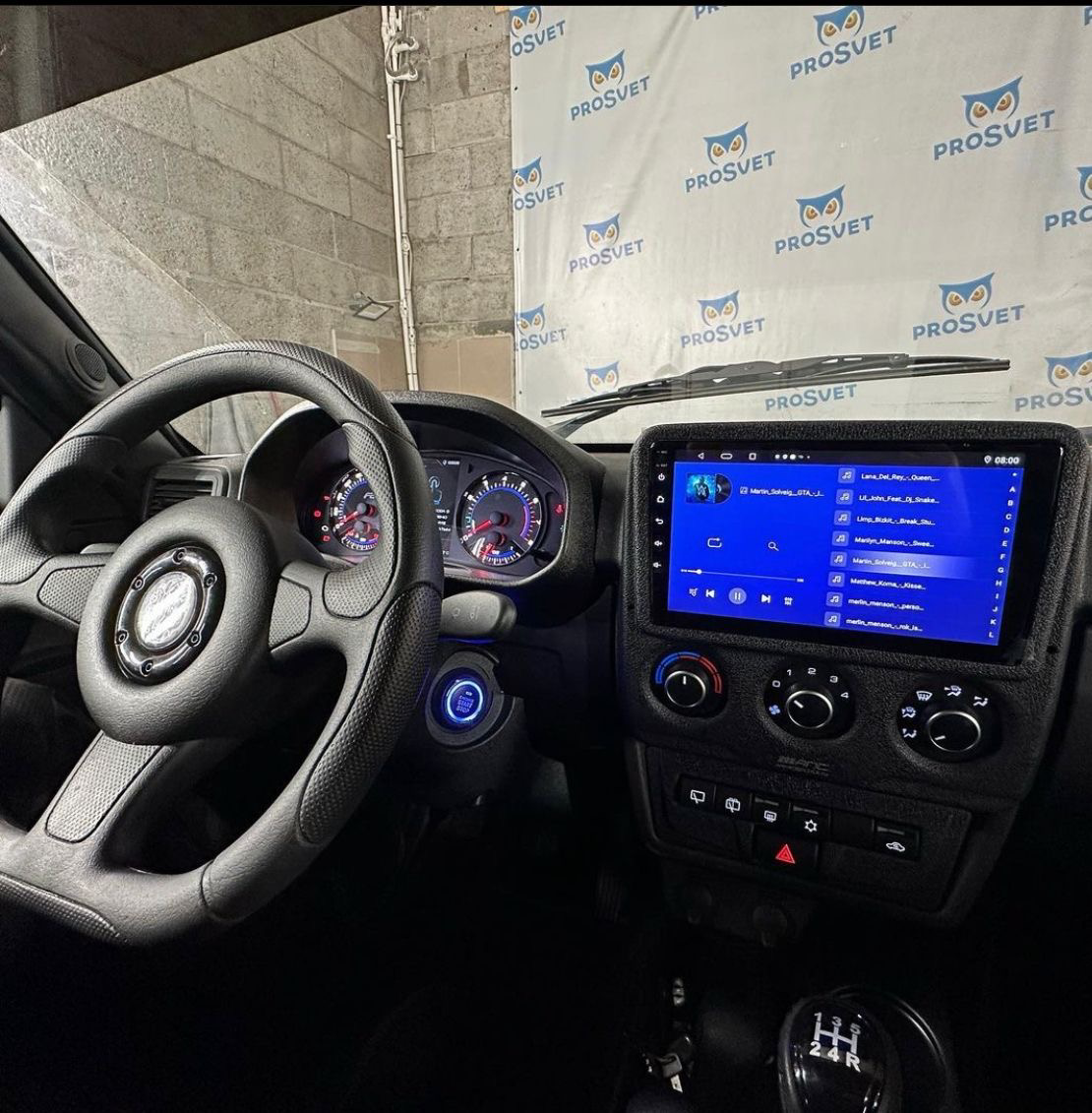

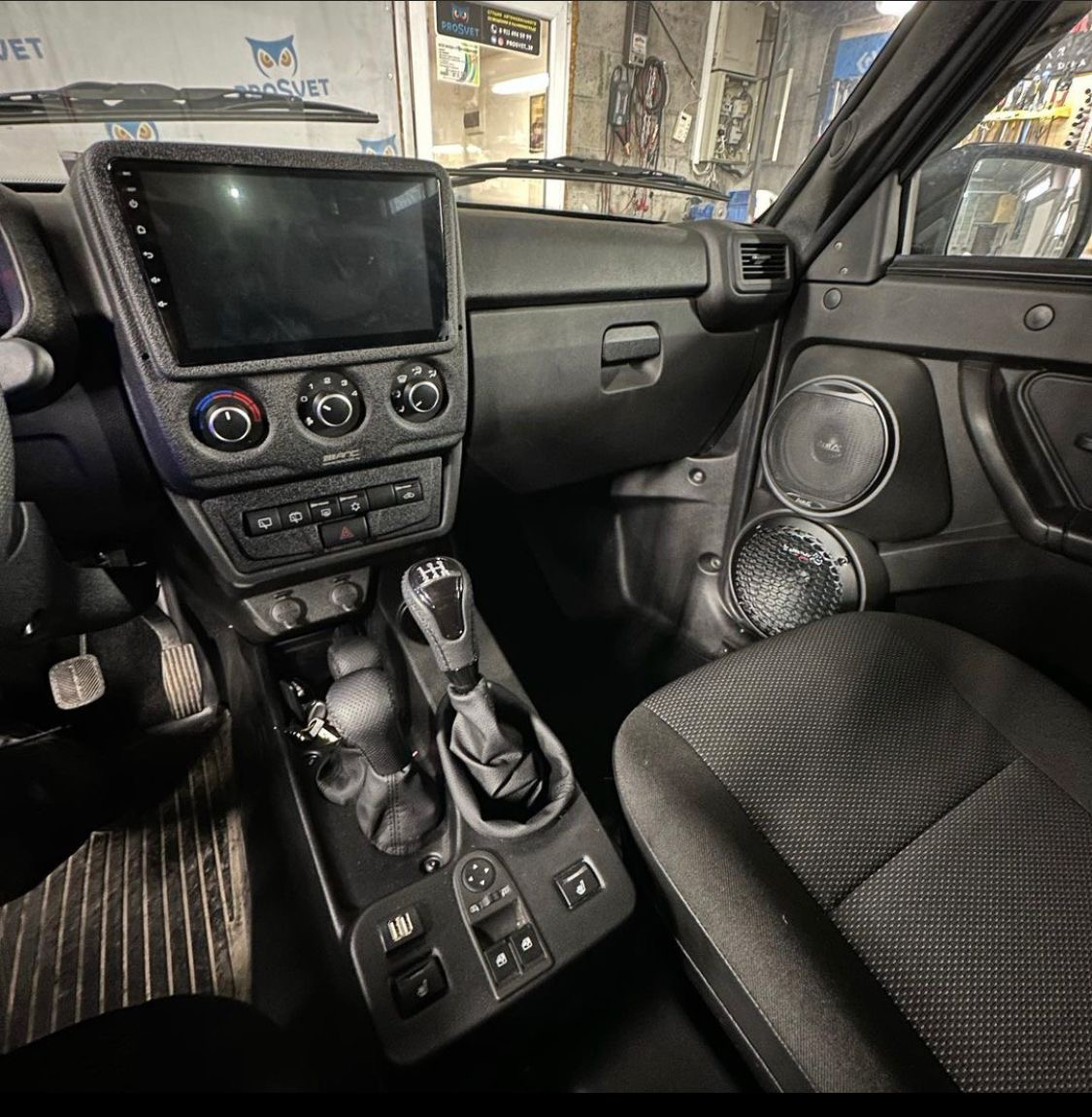

Накладка (переходная рамка) предназначена для установки на штатную панель приборов автомобиля Нива Легенд аудио-визуального устройства (автомагнитолы).

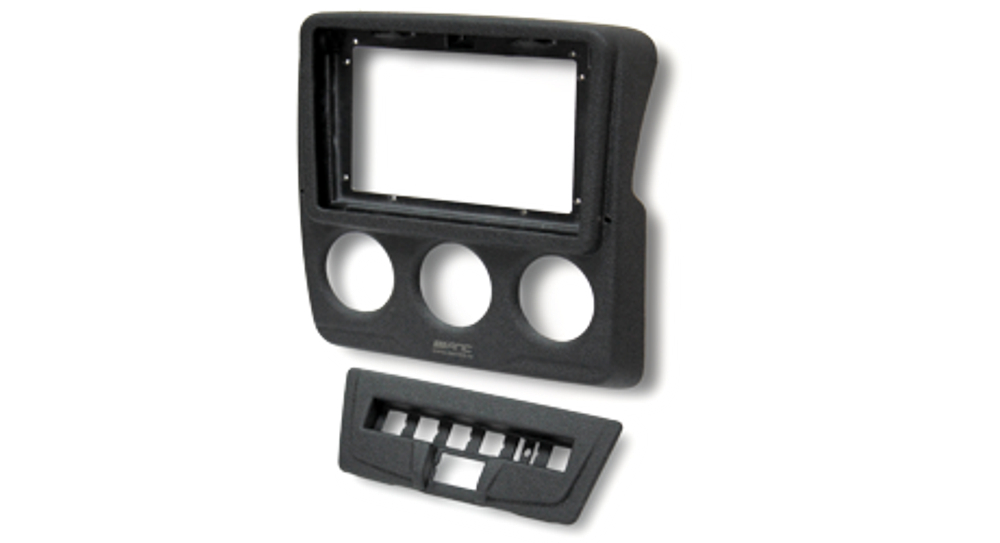

Накладка состоит из 2 элементов:

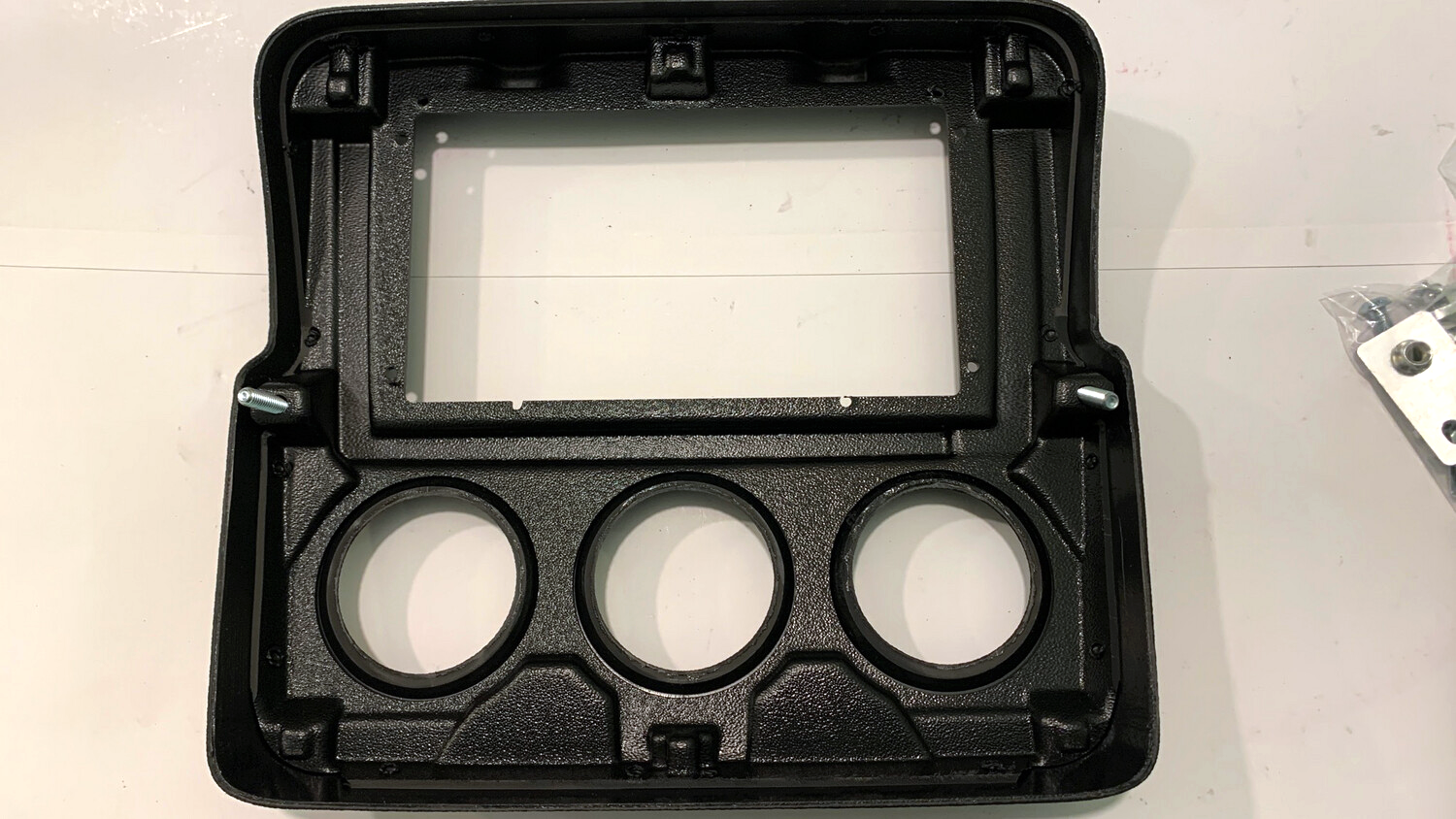

1. Накладка под головное устройство и электронный блок управления отопителем.

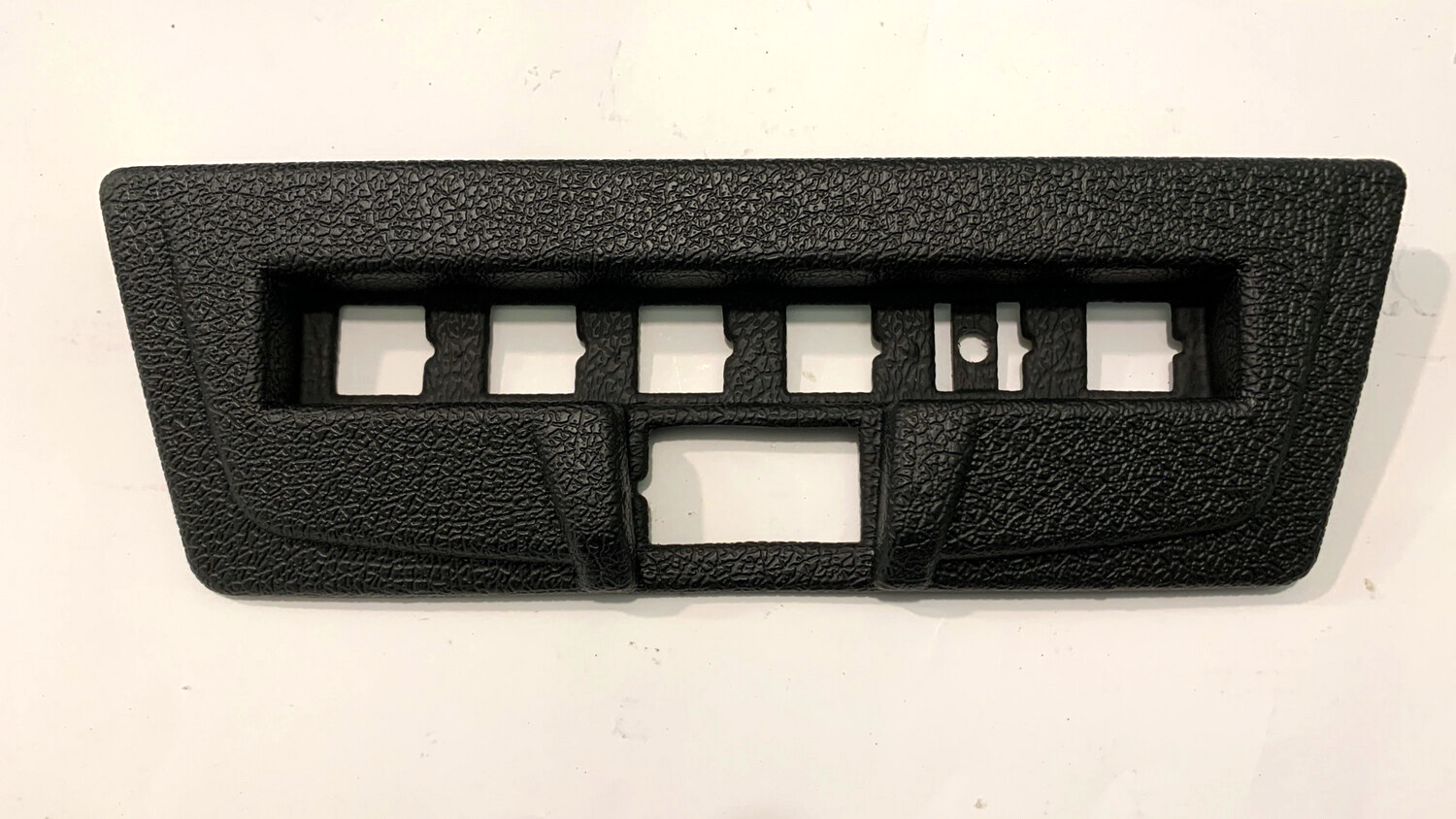

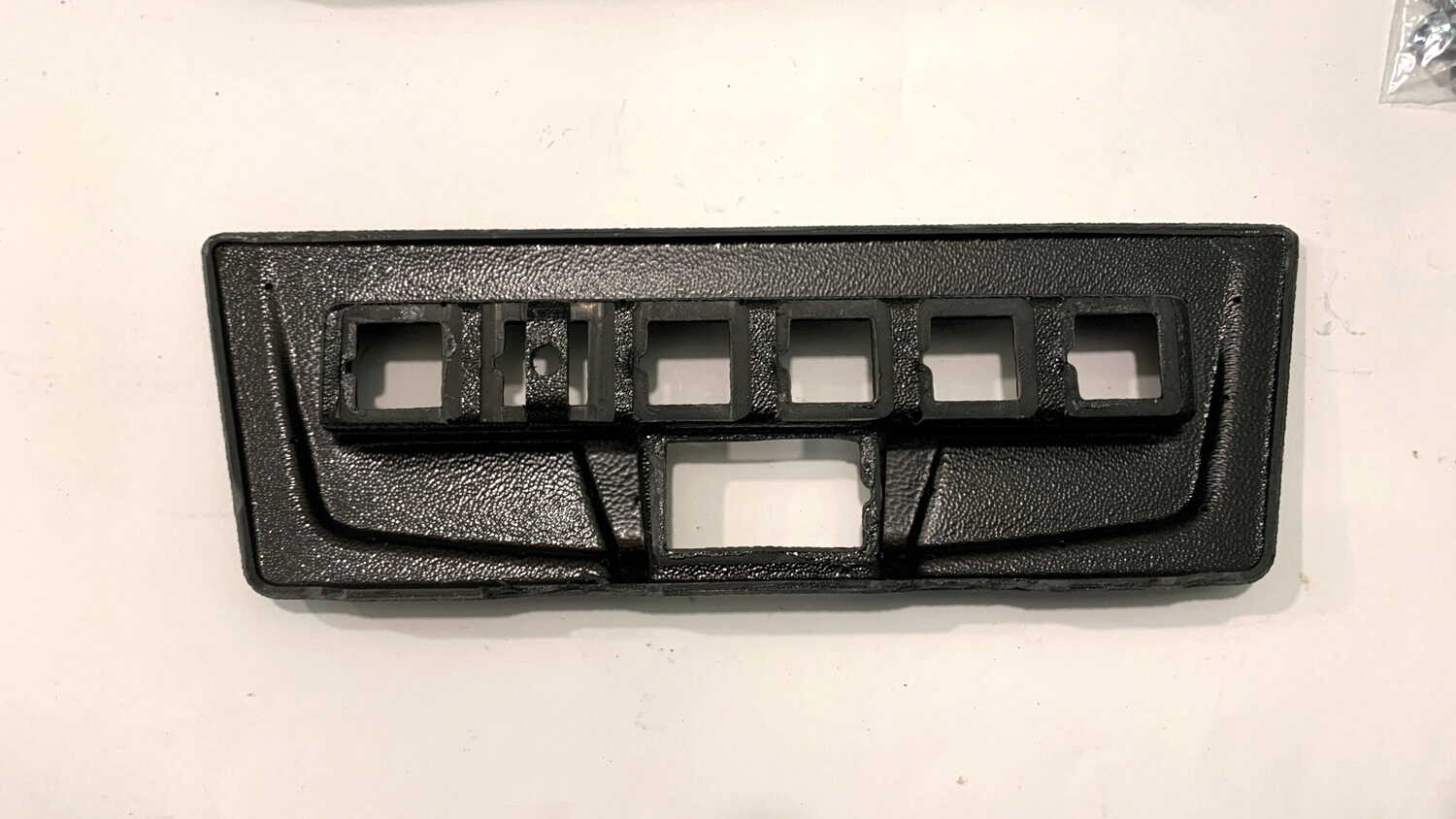

2. Накладка под выключатели вспомогательных устройств (стеклоочистителей, кондиционера и пр.)

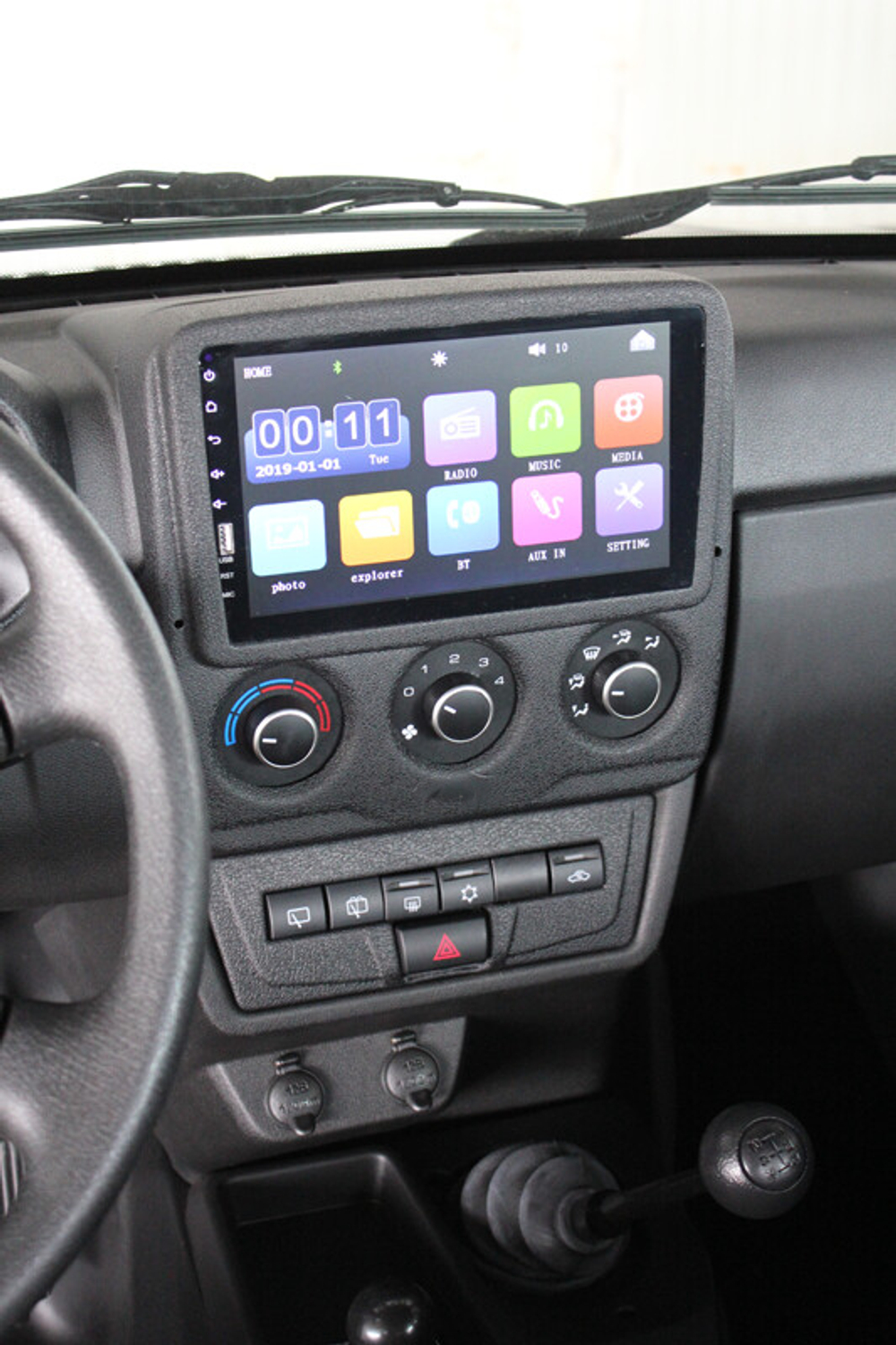

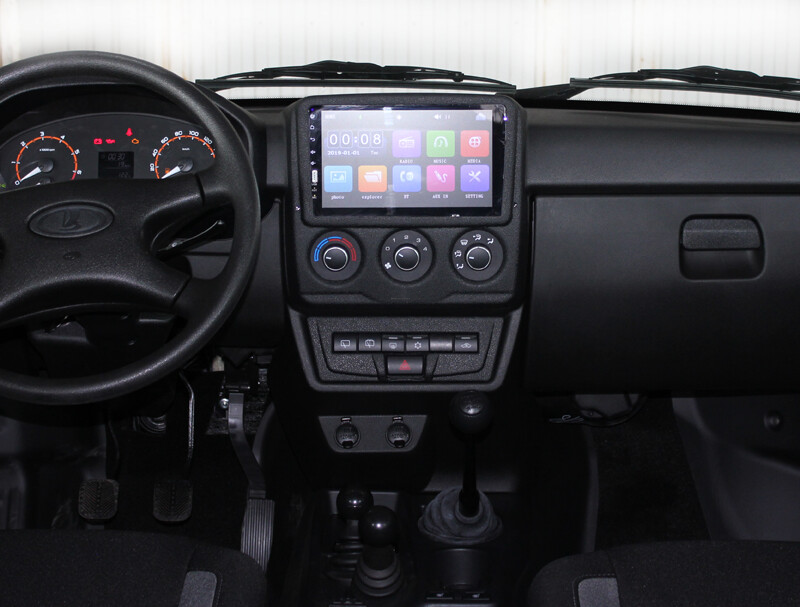

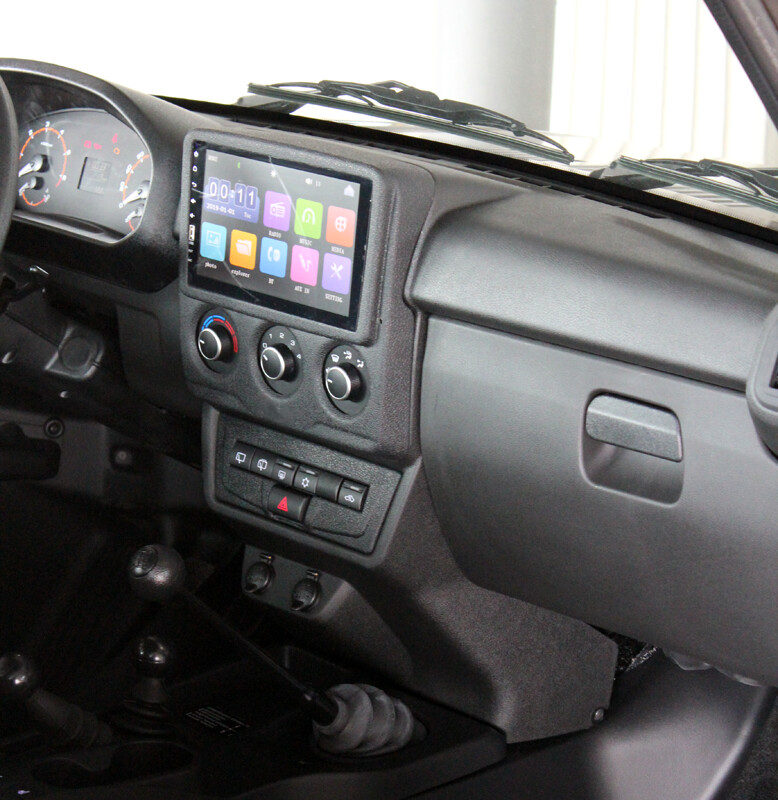

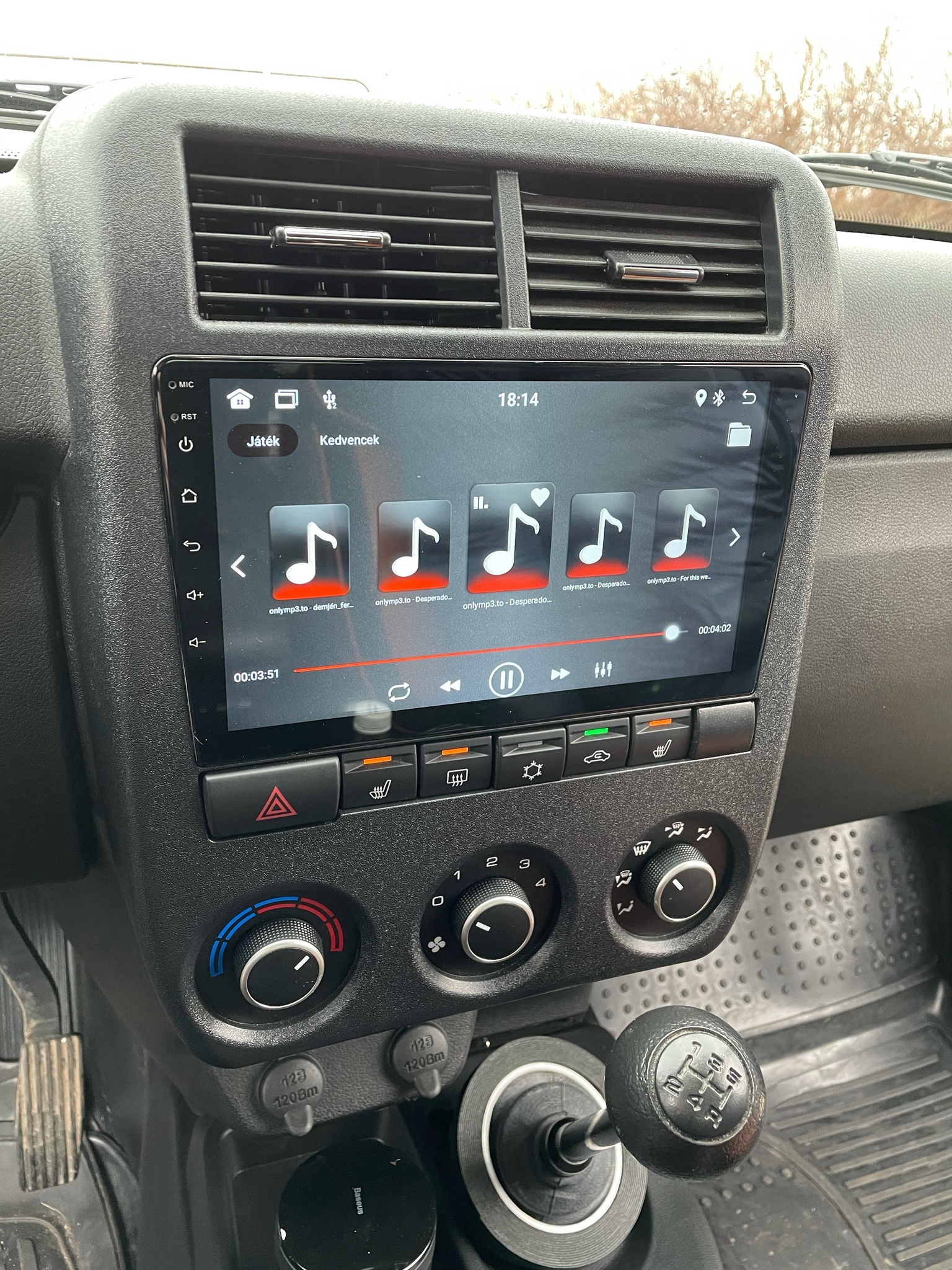

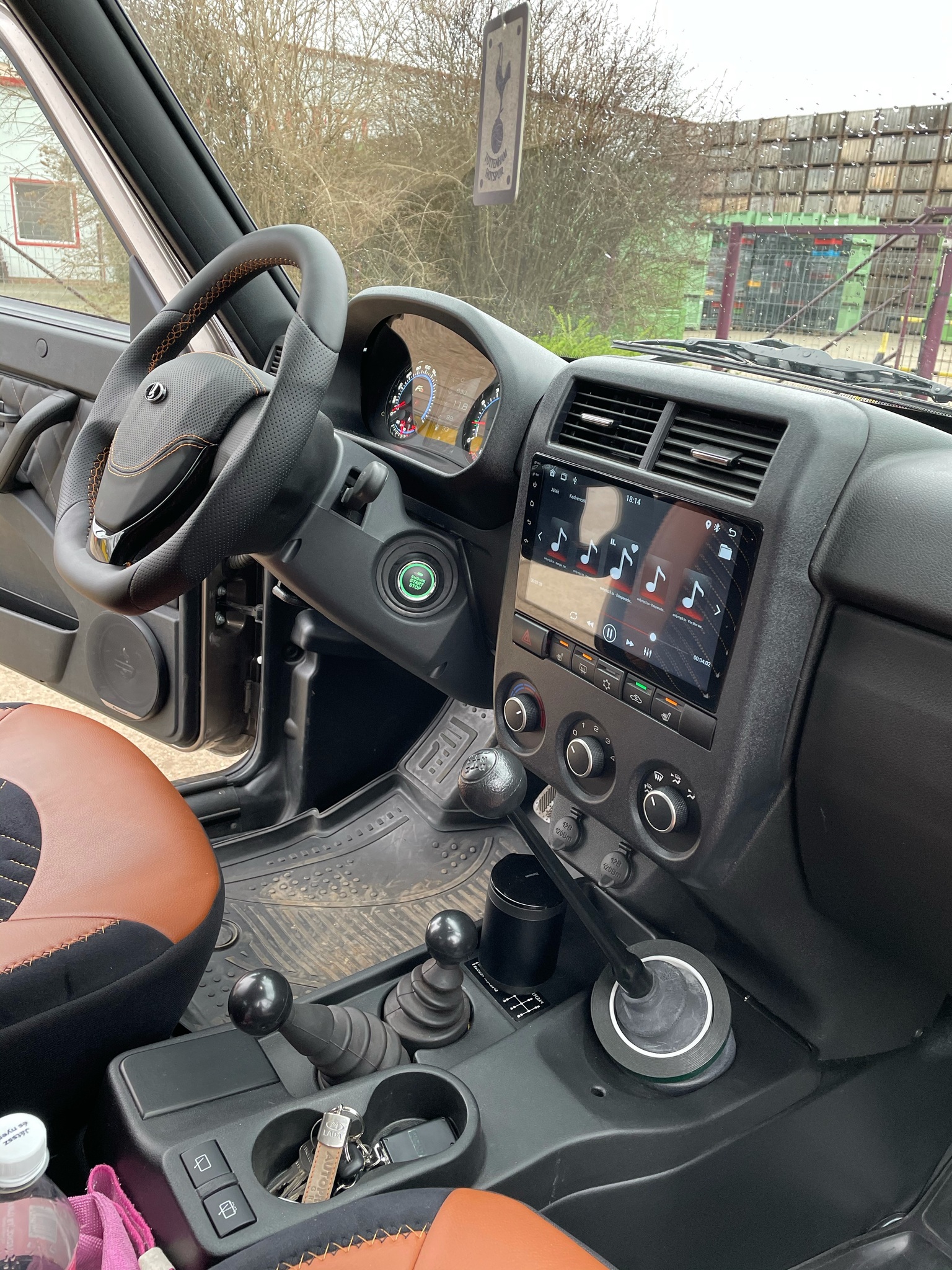

Накладка имеет удобную компоновку:
магнитола располагается вверху консоли,
блок управления отопителем посередине,
выключатели вспомогательных устройств внизу.

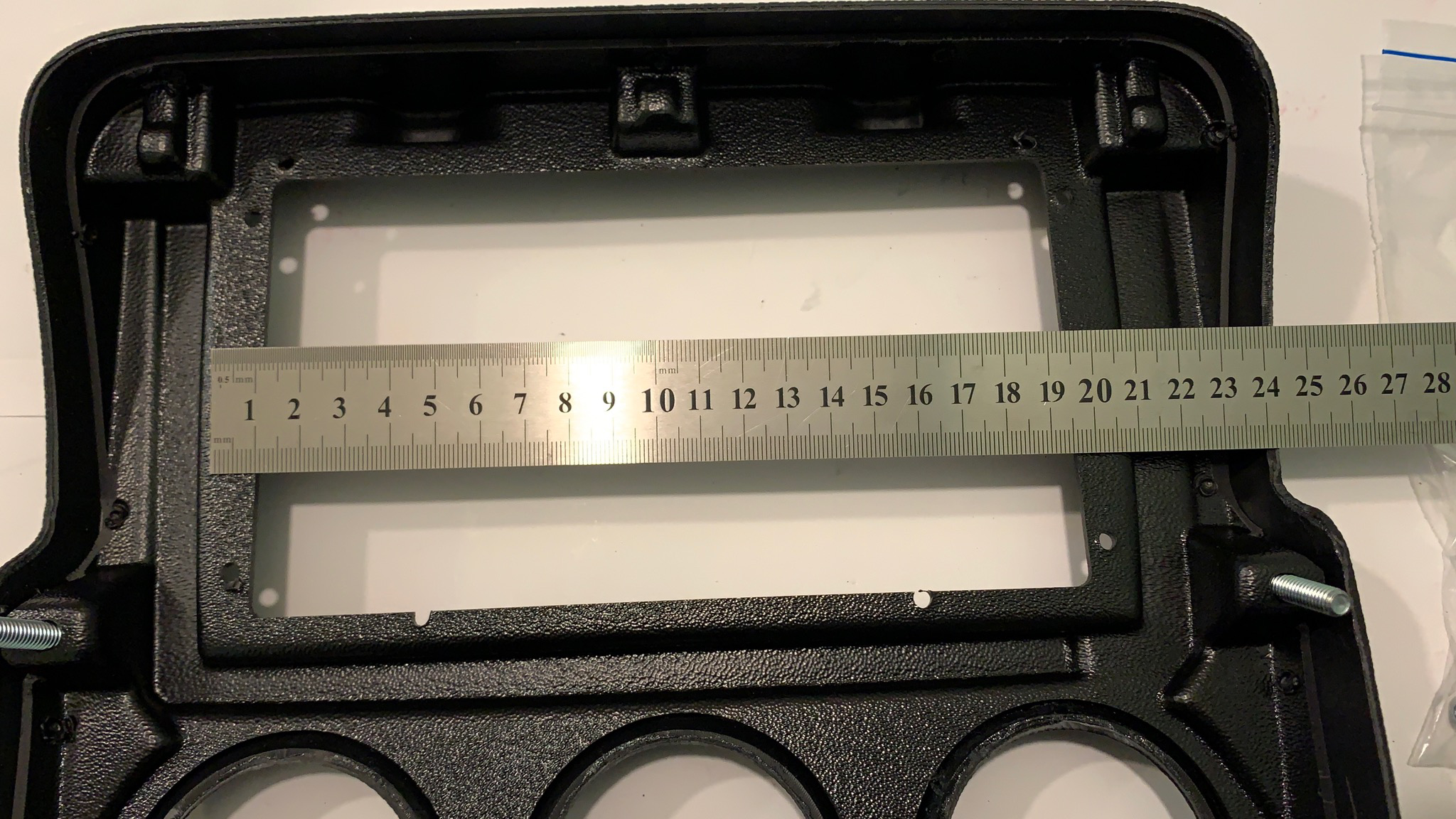

Посадочный размер под магнитолу 229мм х 130мм (229 мм в верхней части магнитолы с сужению к низу).
Глубина устанавливаемой магнитолы вместе с колодками и проводами Не должна превышать 100 мм (10 см) (ограничение по длине связано с расположением в этом месте центрального воздуховода).
Все органы управления переносятся со штатной панели приборов, за исключением центрального сопла воздуховода.
Центральное сопло воздуховода удаляется.
Рамка выполнена из пластика и обтянута декоративной пленкой.
Глубина устанавливаемой магнитолы вместе с колодками и проводами Не должна превышать 100 мм (10 см) (ограничение по длине связано с расположением в этом месте центрального воздуховода).
Монтаж Без доработки панели приборов. Все необходимые крепежные элементы идут в комплекте с накладкой.
Технические дополнения:
Продукция в целом, или отдельные ее части (за исключением стандартных деталей, например винтов, гаек и пр.) не могут быть заменены деталями с аналогичных устройств иных производителей, а так же не могут служить в качестве замены устройствам других производителей, или в качестве запасных частей к устройствам других производителей.
- Для компетентного выбора товара необходимо внимательно изучить паспорт изделия.
- Оттенки цвета изделия, а также фактуры поверхностей могут визуально отличаться от представленных на сайте, в каталогах или демонстрационных моделях. Видовыми поверхностями изделия являются те стороны, которые после установки на автомобиль обращены фронтальными частями к смотрящему человеку,сидящему в автомобиле. На невидовых поверхностях допускаются дефекты в виде рисок, ворсинок, неровностей, или включений другого цвета, если их размеры не более 0,5 мм по ширине и 3 мм по длине.
- Производство оставляет за собой право вносить конструктивные изменения в продукцию, а также любые изменения, улучшающие характеристики изделия в целом, без предварительного уведомления.
ВАЖНО:
Информация, содержащаяся в печатной инструкции с товаром, может отличаться от представленной на сайте.
До момента установки товара на автомобиль необходимо сохранять всю упаковку (коробки, упаковочные материалы и пр.)! В случае обнаружения каких-либо несоответствий товара по наименованию, комплектации, целостности или качеству, необходимо связаться с нами.
В процессе проведения монтажа и демонтажа товара обеспечить условия по предотвращению механических повреждений ЛКП кузова.
ЗАПРЕЩАЕТСЯ: Самостоятельно дорабатывать, доукомплектовывать или ремонтировать приобретенный товар, так как это влечет за собой потерю потребительских и эксплуатационных свойств товара, а также утрату гарантии.

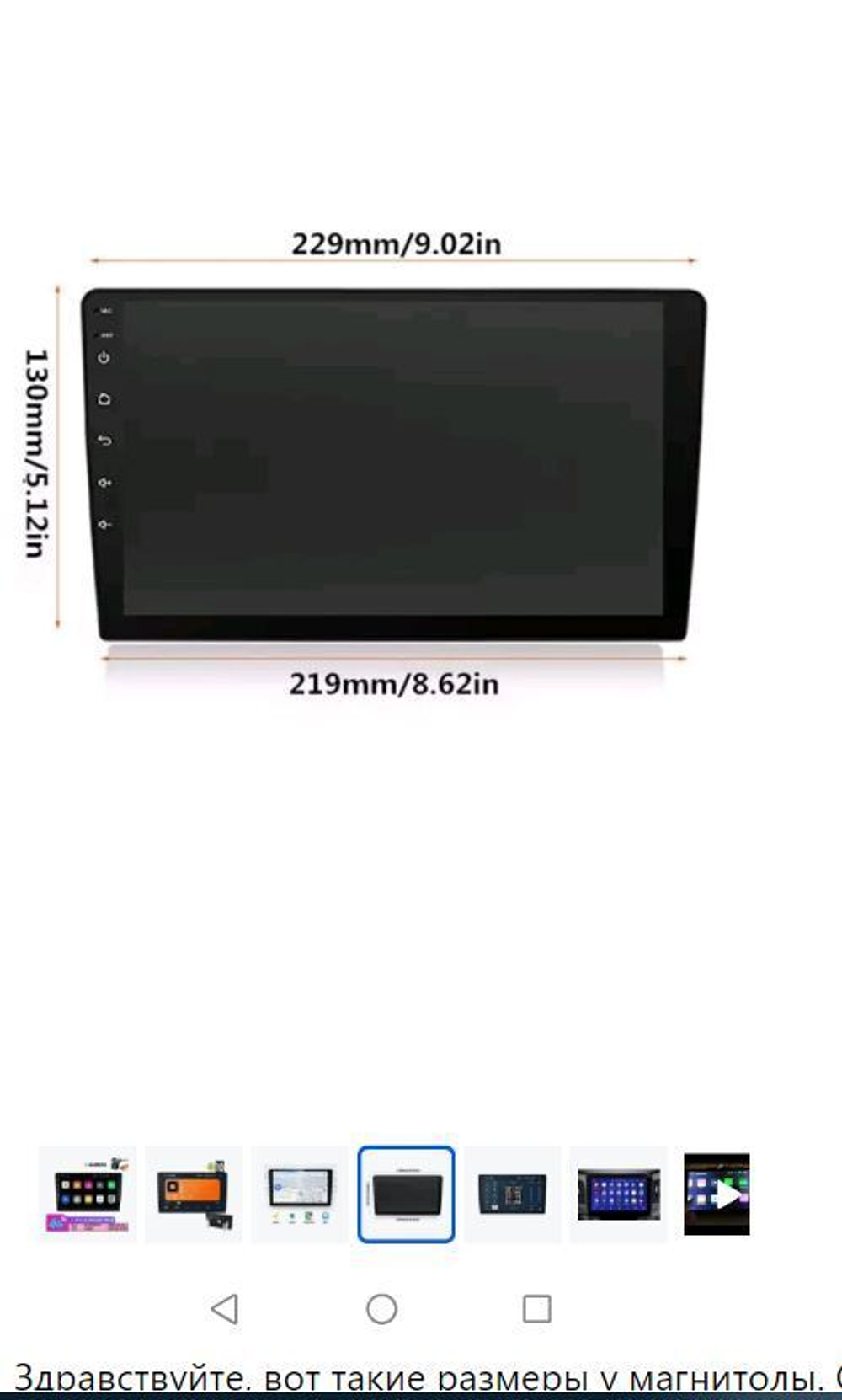

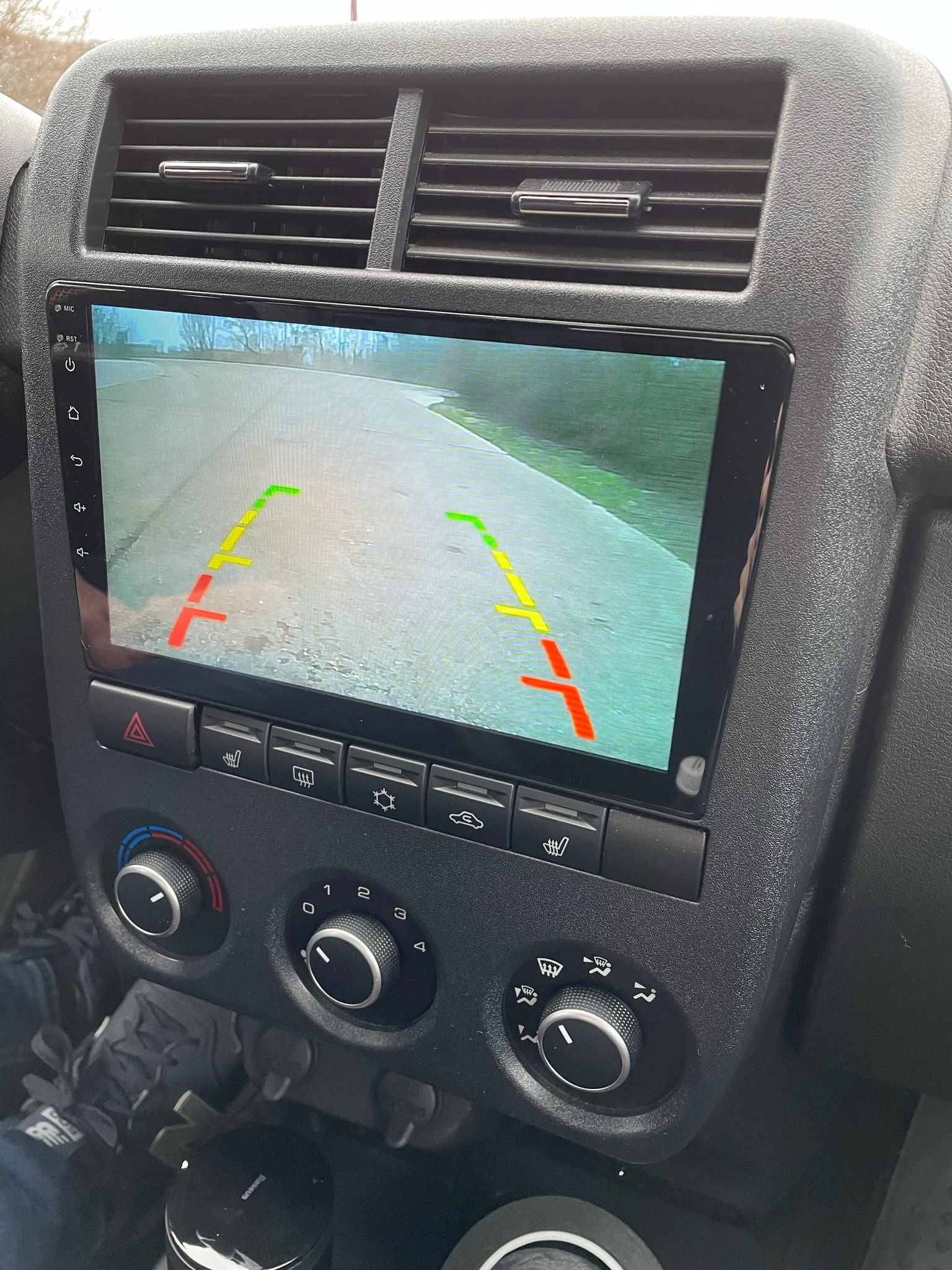

Виталий Соломатин Здравствуйте, вот такие размеры у магнитолы. Сама консоль смотрится отлично, установка с руководством проста. Я доволен. Задумываюсь приобрести подкрылки. Благодарю.
Kазаков Дмитрий: Здравствуйте! Спасибо большое 👍Панель качественная! Жду с нетерпением её установить, жду когда моя магнитола прийдёт. Спасибо!🤝
Инструкция

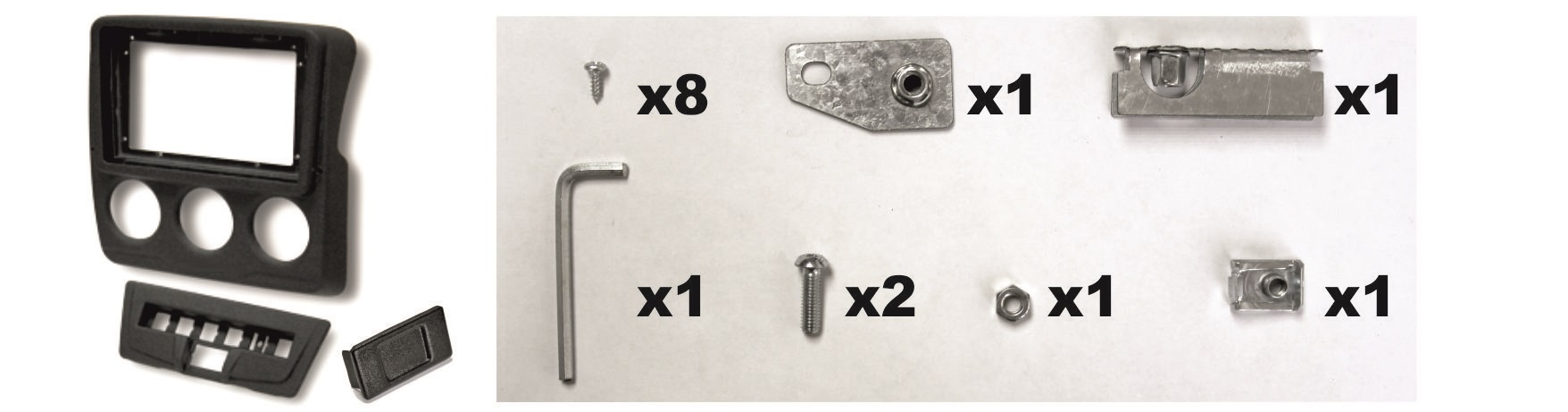

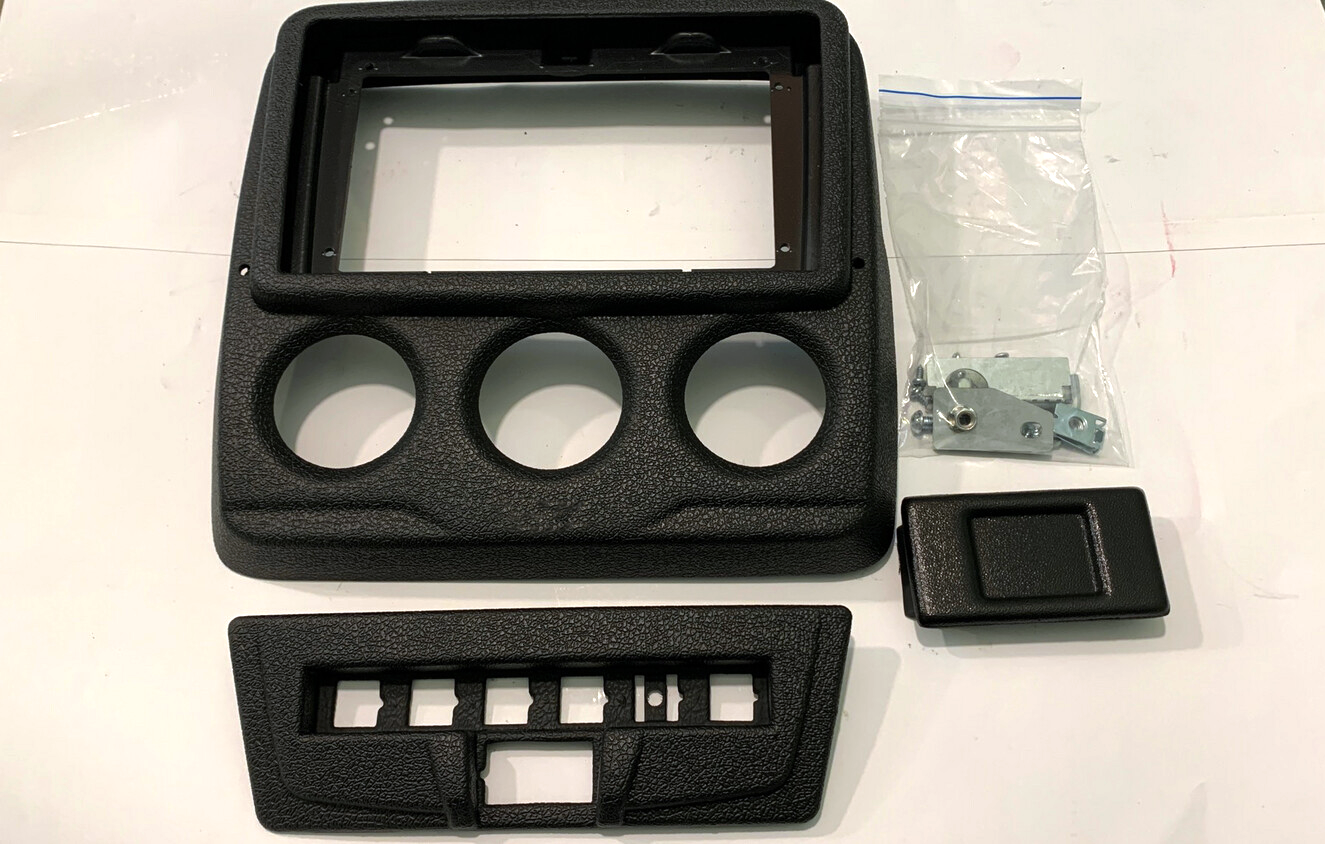

Накладка под головное устройство и электронный блок управления отопителем - 1шт.
Накладка под выключатели дополнительных устройств (стеклоочистителей, кондиционера и пр.) -1шт. Кронштейн крепления накладки под выключатели - 1шт. Пластина переходная - 1шт. Скоба резьбовая М6 - 1шт. Винт М6х20 - 2шт.

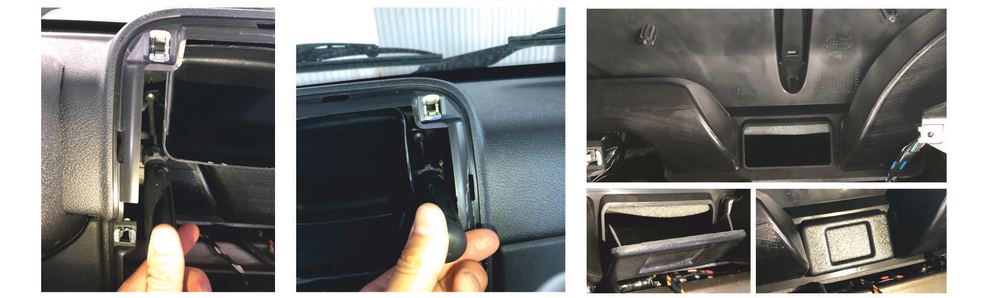

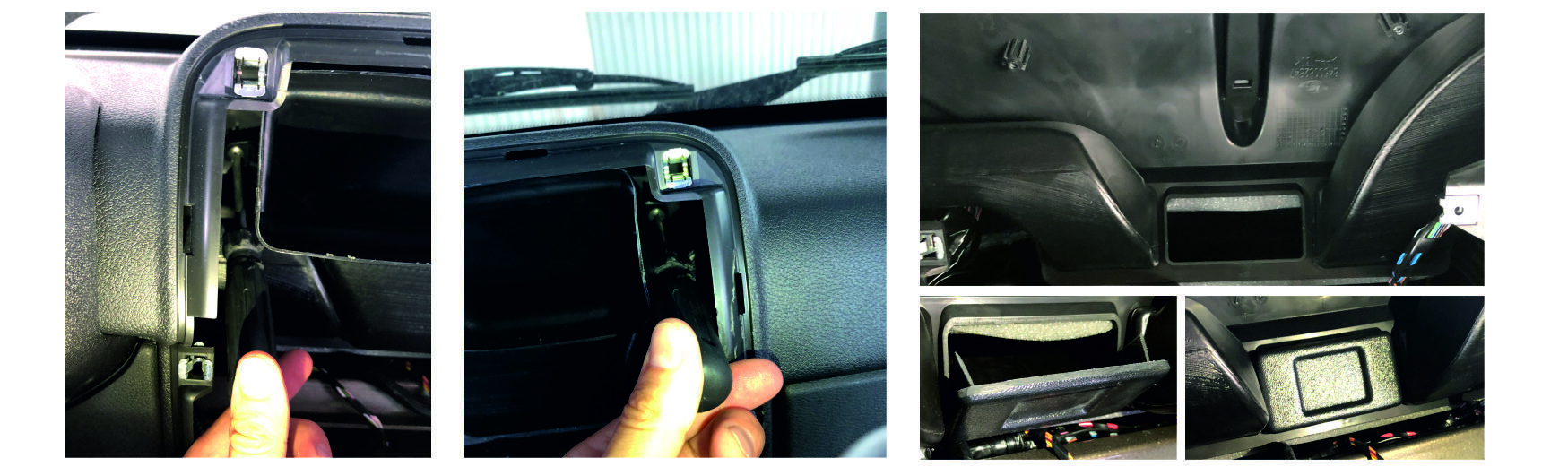

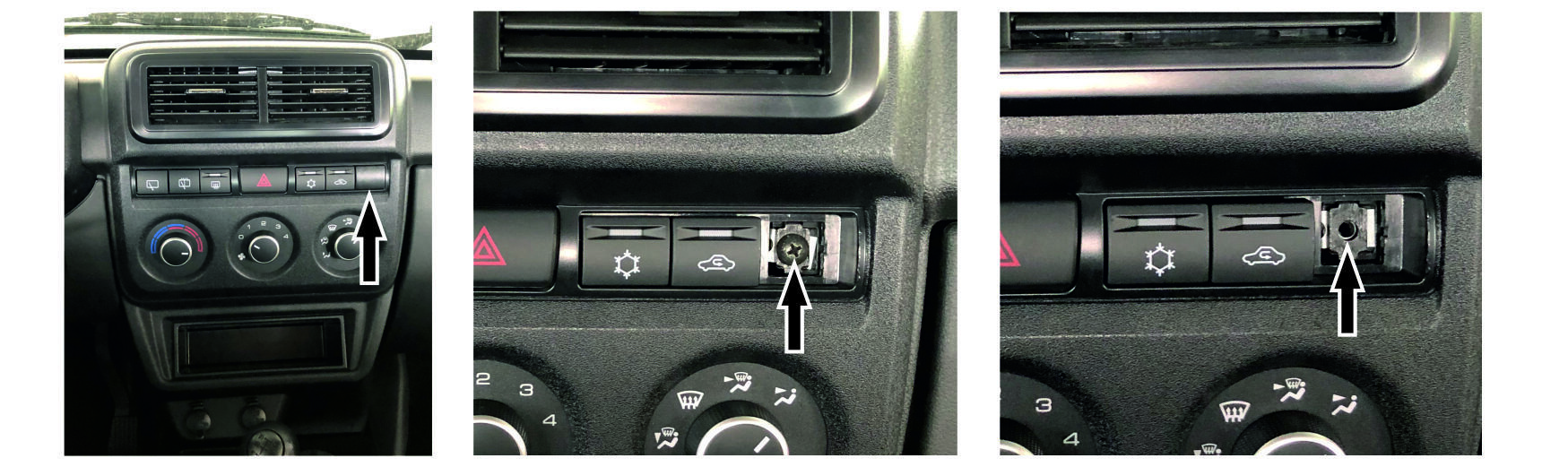

3. Демонтировать штатную накладку с панели приборов, отщелкнув все девять точек крепления по периметру накладки.

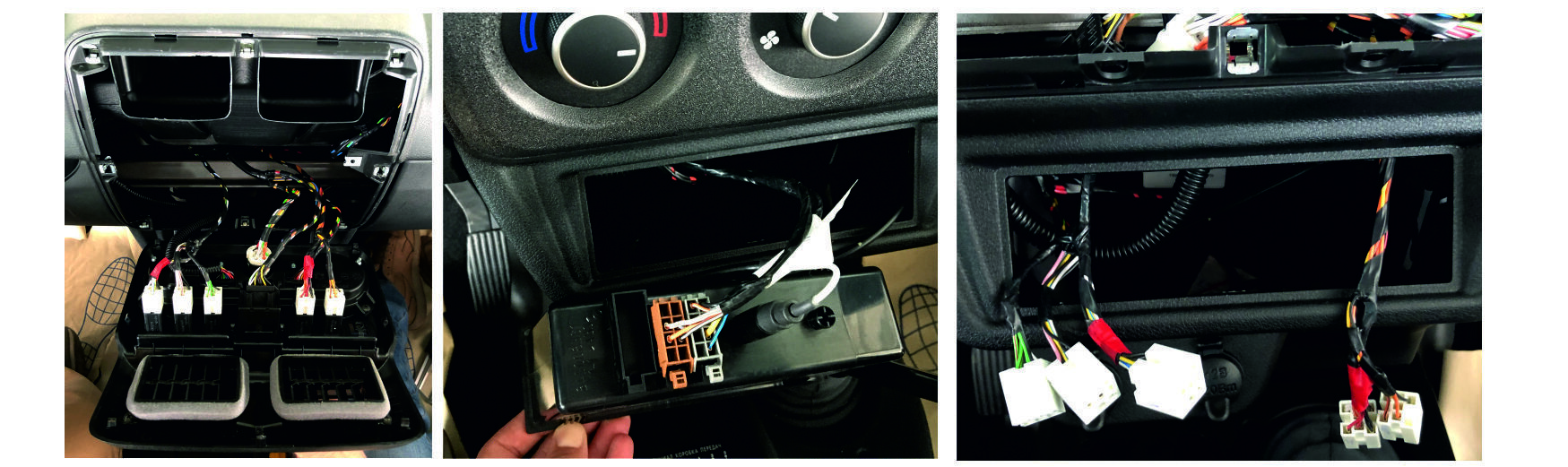

4. Пометить колодки жгута проводов и отсоединить их от выключателей и электронного блока управления отопителем.
5. Демонтировать штатную коробку для мелких вещей из штатного гнезда под магнитолу.
6. Извлечь колодки проводов для магнитолы из заднего торца коробки для мелких вещей.
7. Распределить колодки. В верхнее окно завести колодки под головное устройство (магнитолу) и электронный блок управления отопителем. В нижнее окно завести колодки выключателей.
8. Отвернуть саморезы крепления центрального воздуховода. Демонтировать центральный воздуховод.

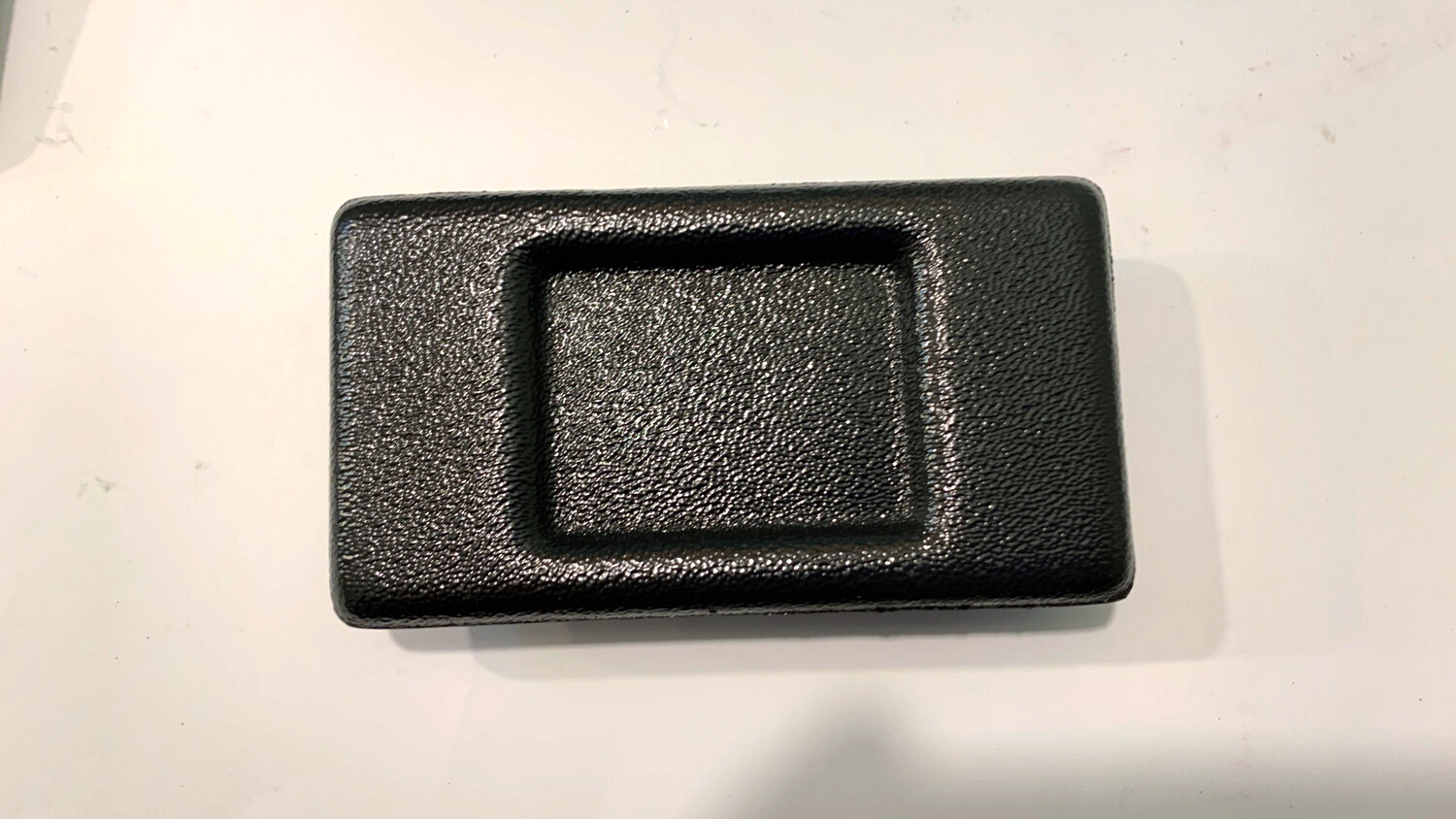

9. Установить заглушу центрального воздуховода. Для этого поджать лепестки заглушки и вставить их в отверстие воздуховода. Надавить на заглушку до ее фиксации.
10. Установить на накладку под выключатели дополнительных устройств все выключатели в той же последовательности, что были на штатной накладке. Исключение составляет последний выключатель который ставится в последнее гнездо после заглушки.
11. Подключить соответствующие колодки проводов к выключателям.

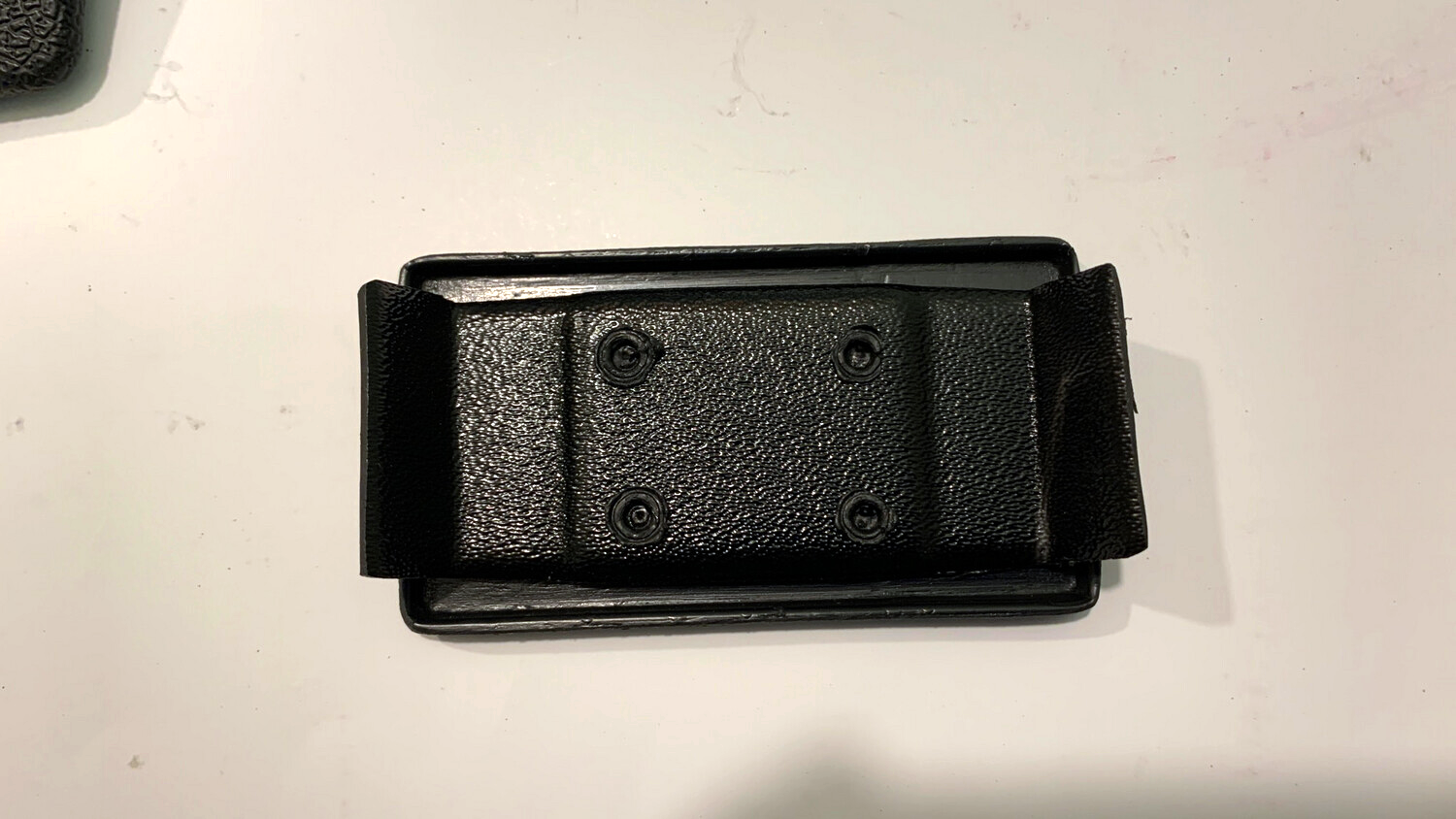

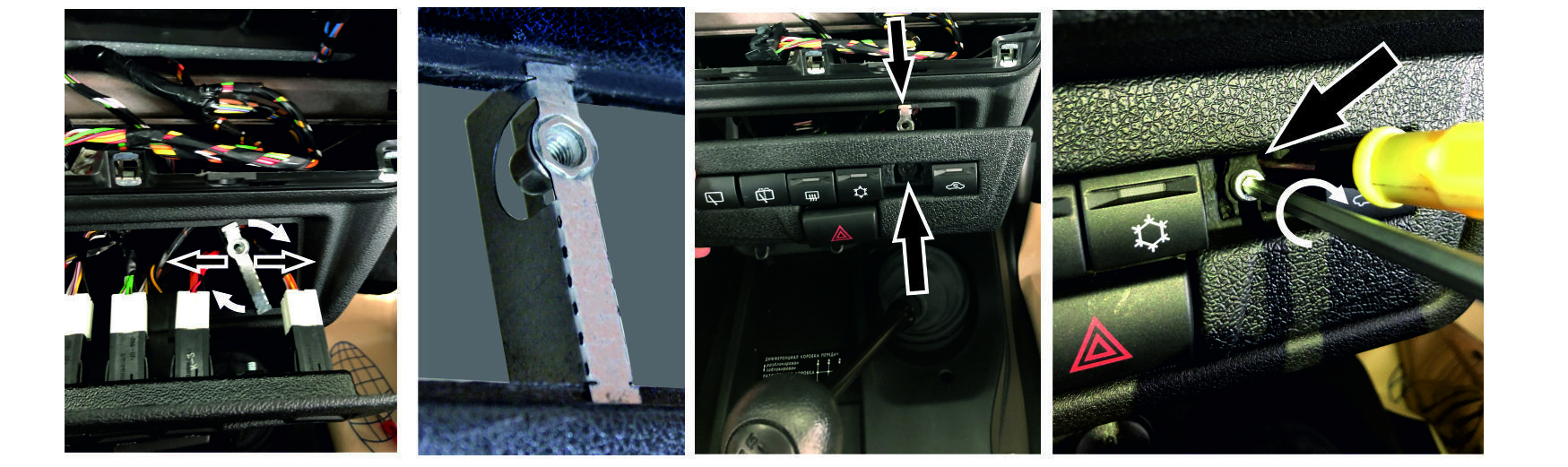

12. Установить кронштейн крепления накладки выключателей как показано на схеме, совместив резьбовое отверстие на кронштейне с крепежным отверстием на накладке.
13. Вставить винт М6х20 из комплекта поставки в отверстие накладки и затянуть его при помощи шестигранного ключа. Для предотвращения проворота кронштейна необходимо воспользоваться плоской отверткой, вставив ее в щель гнезда под заглушку.
Накладка должна всеми сторонами зайти в нишу панели приборов.
14. Установить заглушку.

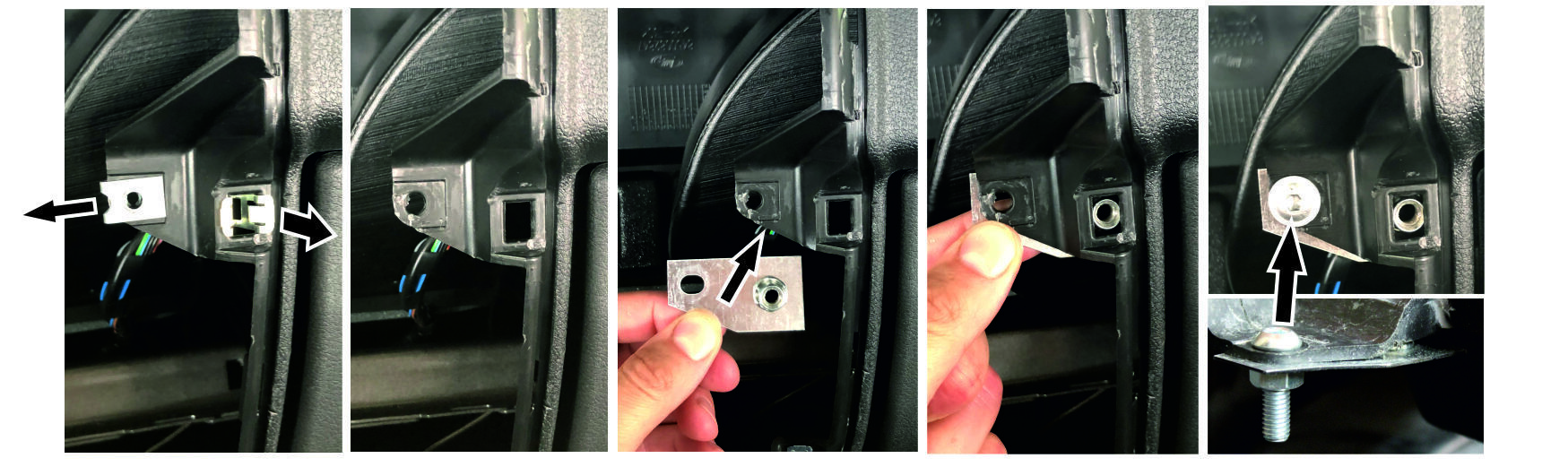

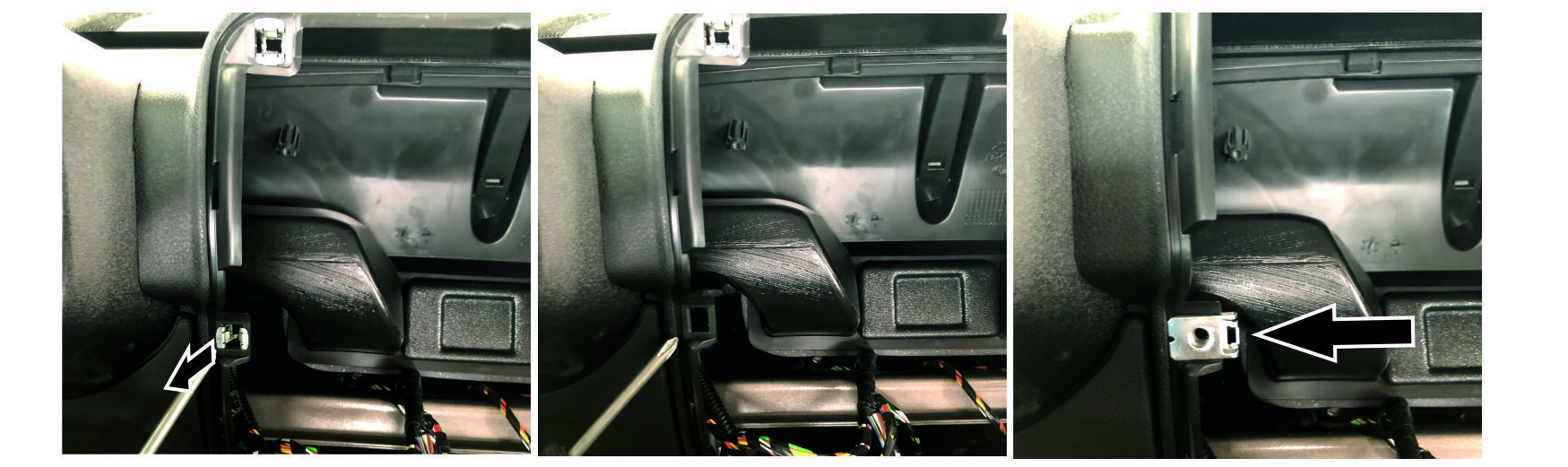

15. На вертикальной стороне окна под накладку консоли слева удалить пружину фиксатора из среднего прямоугольного отверстия как показано на схеме.
16. Установить на это место скобу резьбовую из комплекта поставки как показано на схеме.
17. Зеркально справа вертикальной стороне окна под накладку консоли удалить пружину фиксатора из среднего прямоугольного отверстия как показано на схеме, а так же скобу под саморез для фиксации штатной накладки.
18. Установить пластину переходную как показано на схеме и зафиксировать ее при помощи винта М6х20 и гайки на панели приборов.

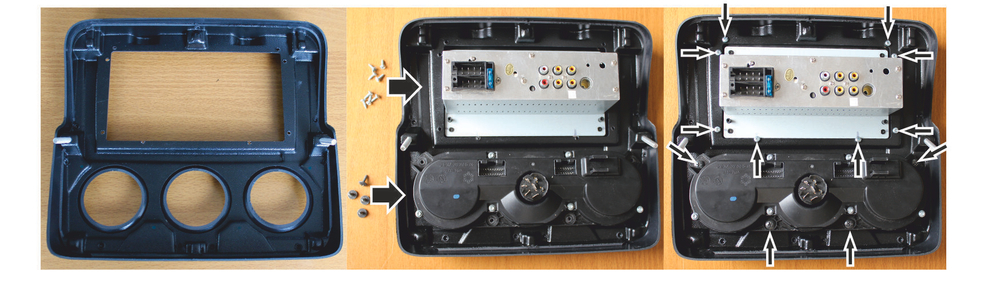

19. Установить штатное головное устройство (магнитолу) на новую накладку. Закрепить ее с внутренней стороны через отверстия саморезами из комплекта поставки.
20. Демонтировать блок управления отопителем со штатной накладки, и установить его на новую накладку аналогичным способом, используя те же саморезы. Отверстие в накладке нарезается непосредственно саморезом в момент прикручивания.
В магнитоле есть ножки с отверстиями, а в накладке отверстия. Сквозь отверстия крепится магнитола саморезами (все магнитолы на 9 дюймов одинаковые по креплениям)

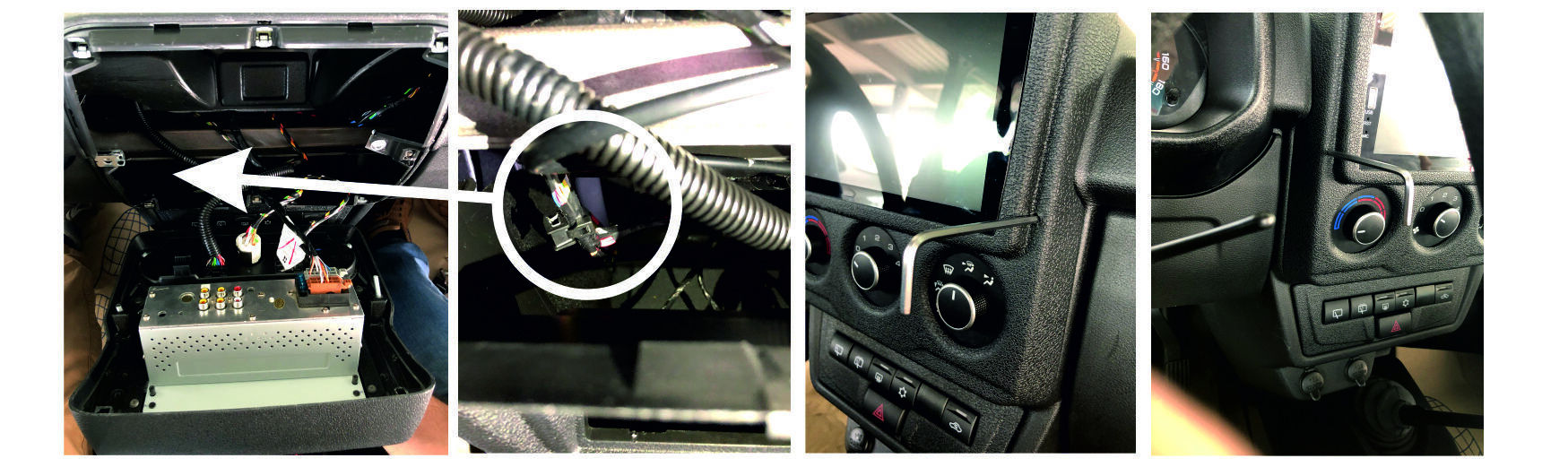

21. Для удобства подключения колодок головного устройства к магнитоле, отсоединить хомут крепления жгута проводов под поперечной балкой слева как показано на схеме.
22. Вставить ключ шестигранный в правое отверстия накладки под головное устройство и ввести его в соединение с винтом, установленным внутри накладки.
23. Наживит винт крепления справа в резьбовое отверстие, установленной ранее переходной планки.
ВНИМАНИЕ! Винт должен легко заходить по резьбе, в противном случае резьба может быть повреждена.
24. Наживив на несколько оборотов винт справа, наживить винт аналогичным образом слева.
25. Равномерно закрутить винты справа и слева. Выровнять положение накладки на панели и приборов и окончательно затянуть винты.
Момент затяжки всех винтов крепления не более 4Нм.
ГАРАНТИЯ
Производителем установлен гарантийный срок 5 лет с момента получения товара дистанционным способом.
Производитель (продавец) гарантирует соответствие качества поставляемого товара требованиям законодательства РФ, стандартам, контрольным образцам, техническим условиям и паспорту изделия, устанавливающим требования по качеству и соответствующим параметрам.
Гарантийный срок на комплектующие изделия и составные части основного товара устанавливаются Производителем в том же порядке, что и гарантийный срок на основной товар (см. выше).
Во время гарантийного срока детали, подлежащие замене по гарантии, а также ремонтные работы, поставляются и осуществляются бесплатно, при наступлении гарантийного случая.
Не разрешается вносить какие-либо изменения в конструкцию товара, а также использовать товар не по назначению, как не прошедший обязательную сертификацию, например устанавливать на иные модели автомобилей, не указанные в паспорте изделия.
Гарантия снимается, если дефекты возникли по вине потребителя или третьих лиц, в результате нарушения правил транспортировки, хранения, монтажа, демонтажа, условий эксплуатации, а также внесения каких-либо изменений в конструкцию товара и использования не по назначению.
Производитель (продавец) не несет ответственности за нанесение ущерба здоровью или имуществу в результате неправильного хранения, крепления или использования (эксплуатации) товара.
При возникновении любых вопросов об использовании товара обратитесь к продавцу товара или к Производителю. Внимательно изучите инструкцию и информацию о товаре.
Рекомендуем сохранять документы, подтверждающие оплату товара в течении всего срока службы изделия.
Отзывы
(1)
Соломатин Е.
5

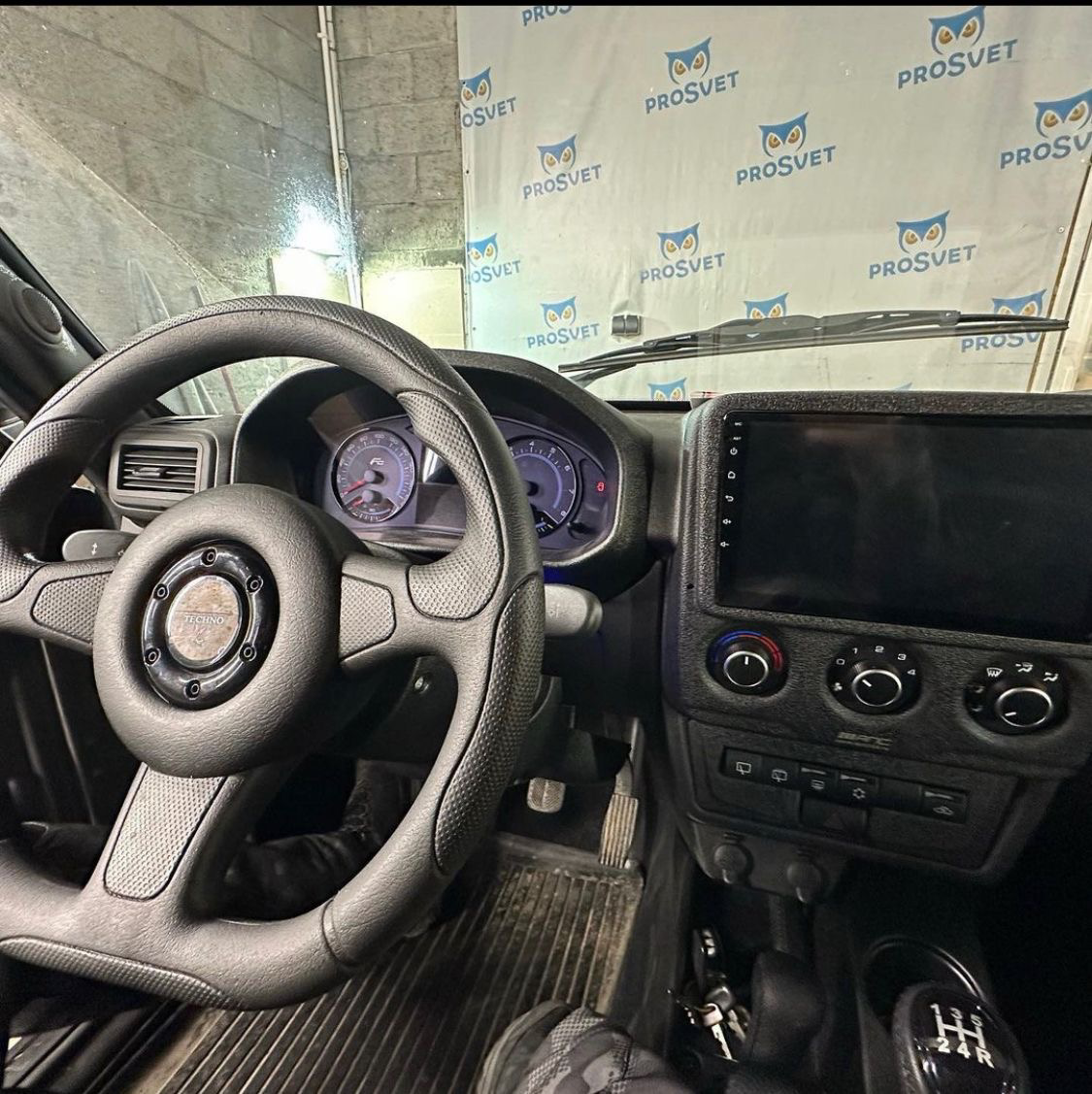

Купил магнитолу, встала как там и была. Все хорошо только дорого.
