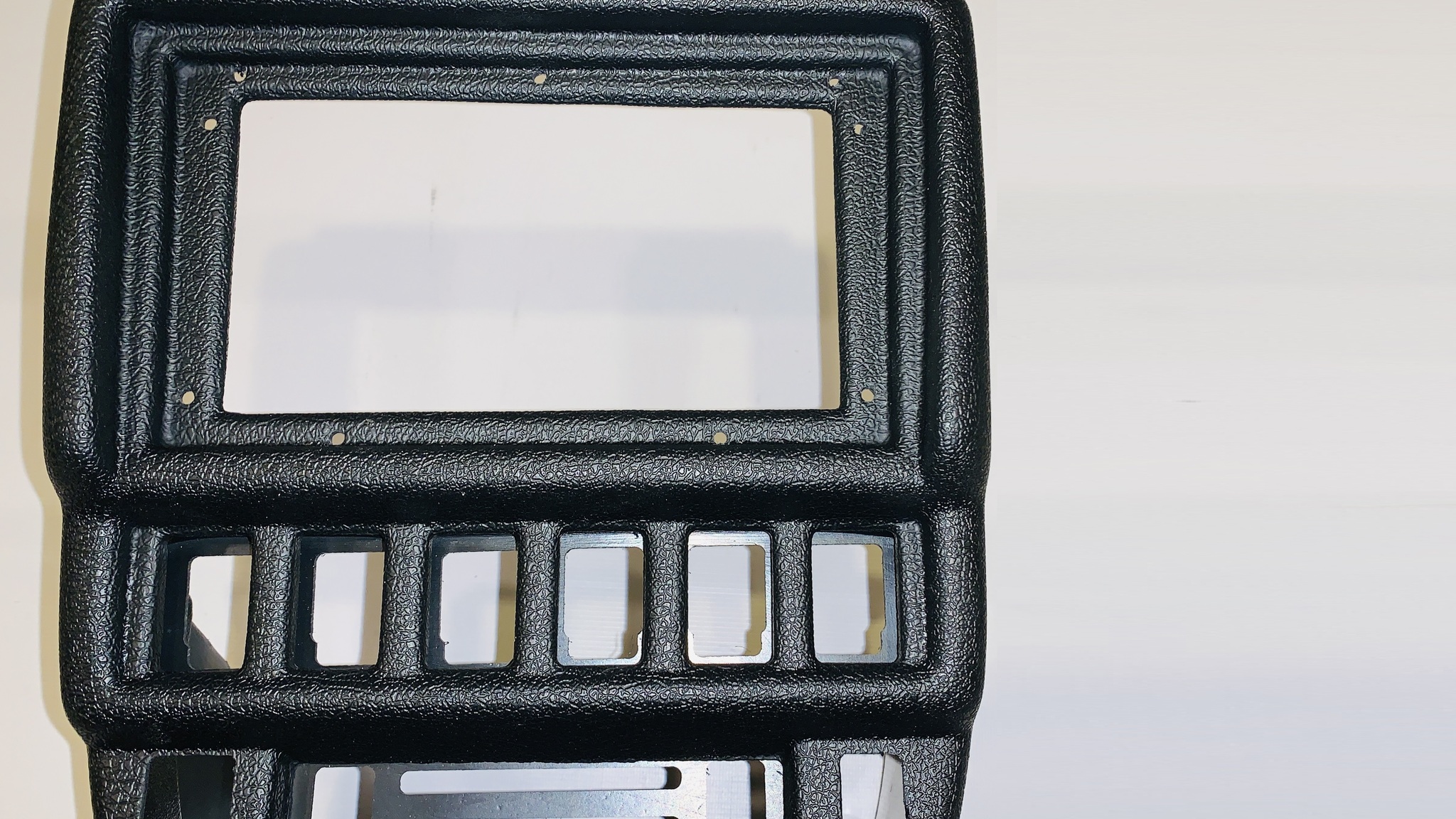

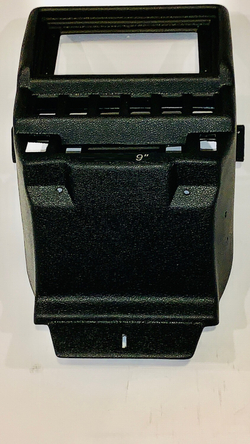

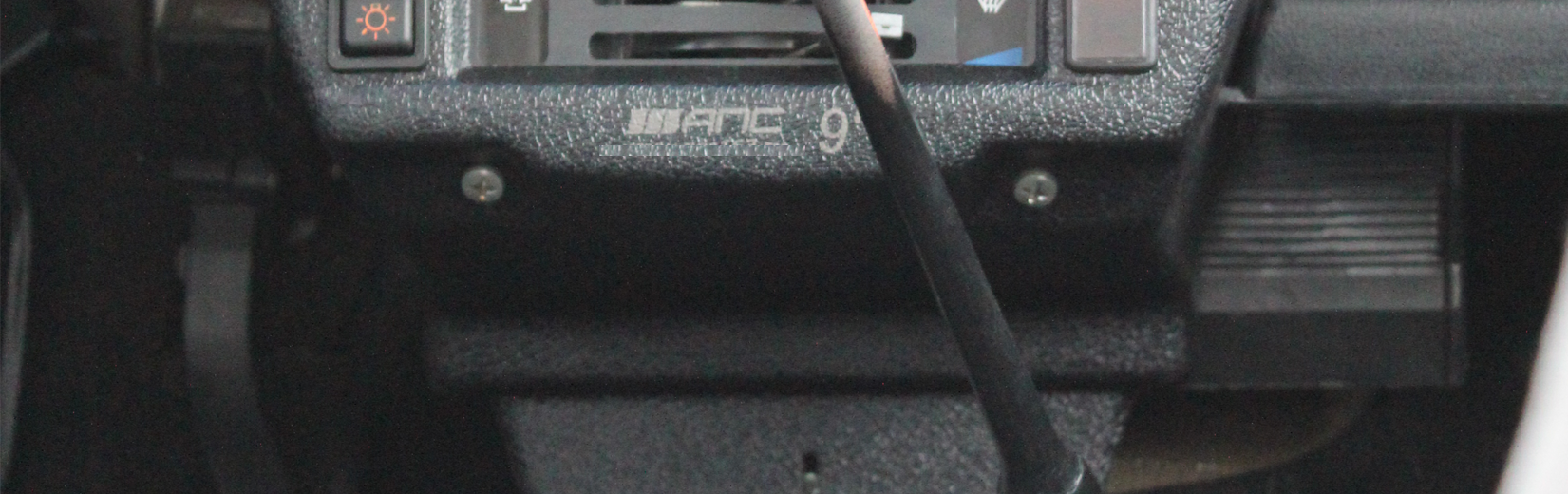

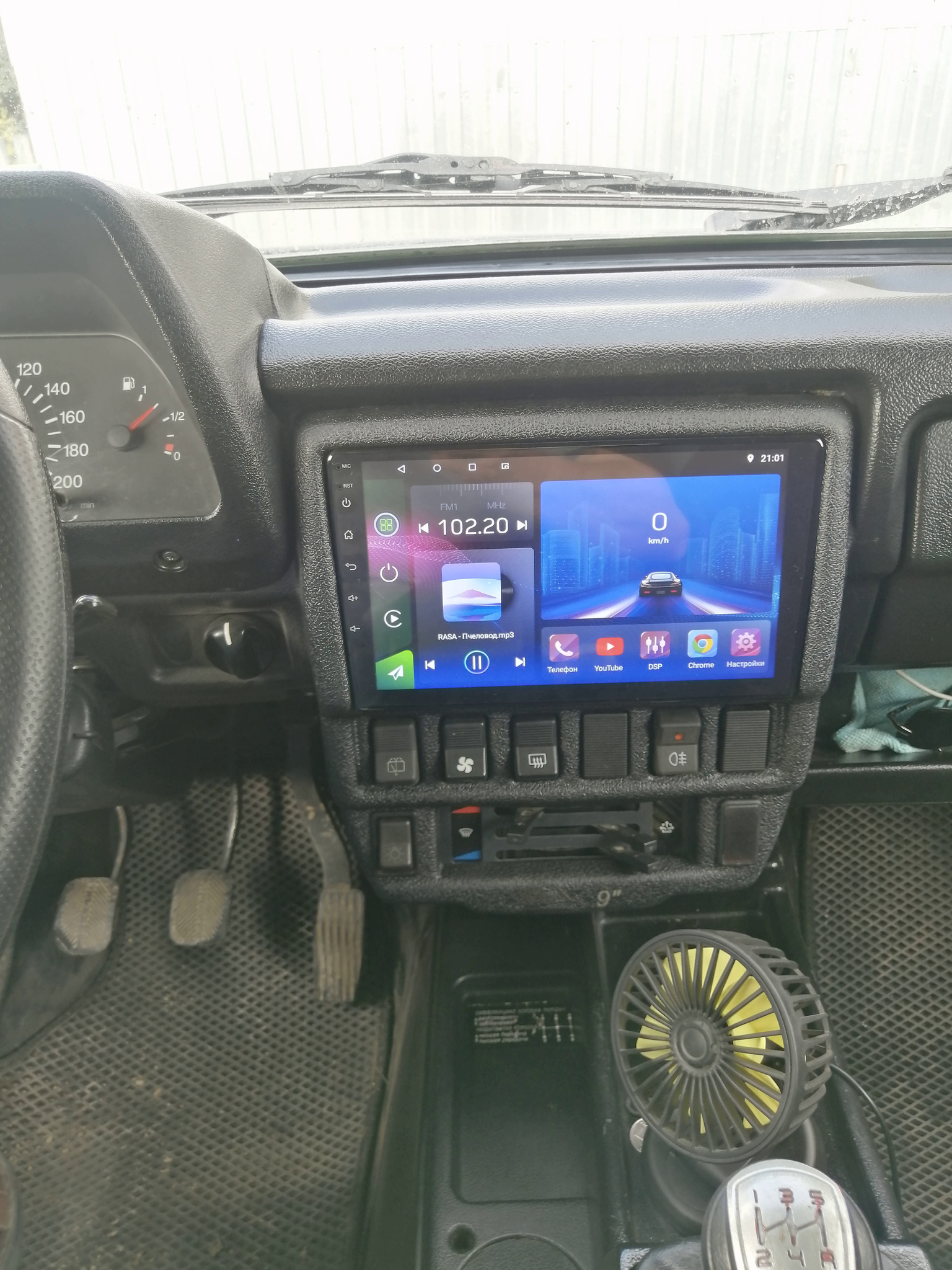

Консоль панели приборов под магнитолу 9 дюймов для автомобиля LADA 4x4 до 15-06-2019 г.в.

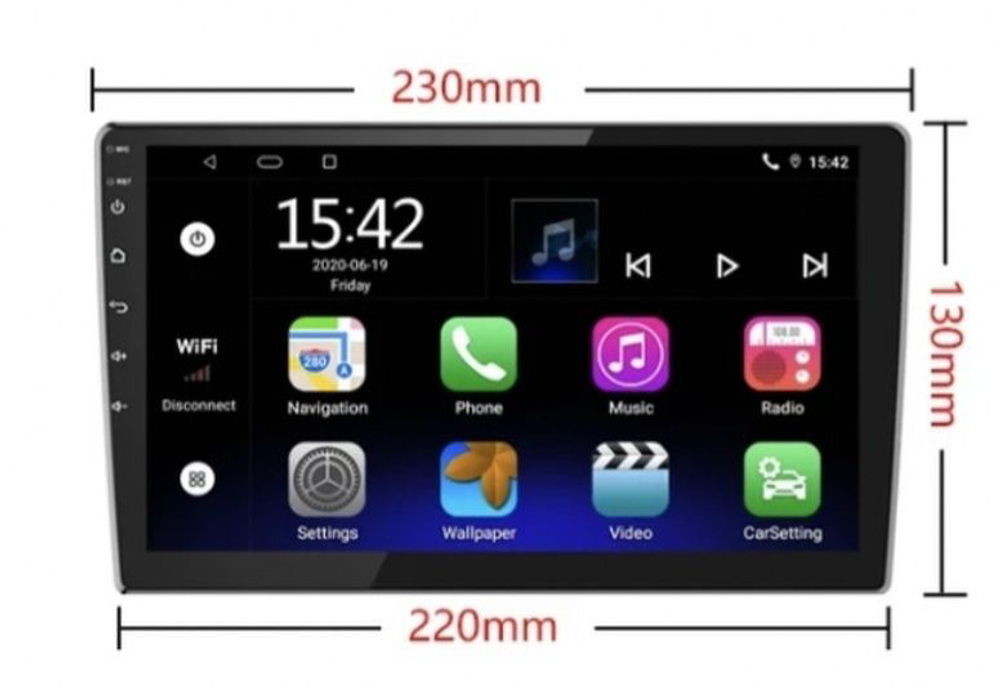

С новой консолью (панель радиоприёмника / "борода") можно устанавливать: магнитолы/планшеты:

размерностью 9 дюймов (с доступом в интернет и другими современными возможностями).

Приятные Особенности:

• Консоль легко установить на штатную панель приборов: 21213-5325010 или 21214-5325010 автомобилей LADA 4x4 (ВАЗ 21213/21214/21214М/2131/2131М и их модификации), взамен стандартной панели крепления радиоприемника (консоли).
• Имеет эргономичный дизайн.

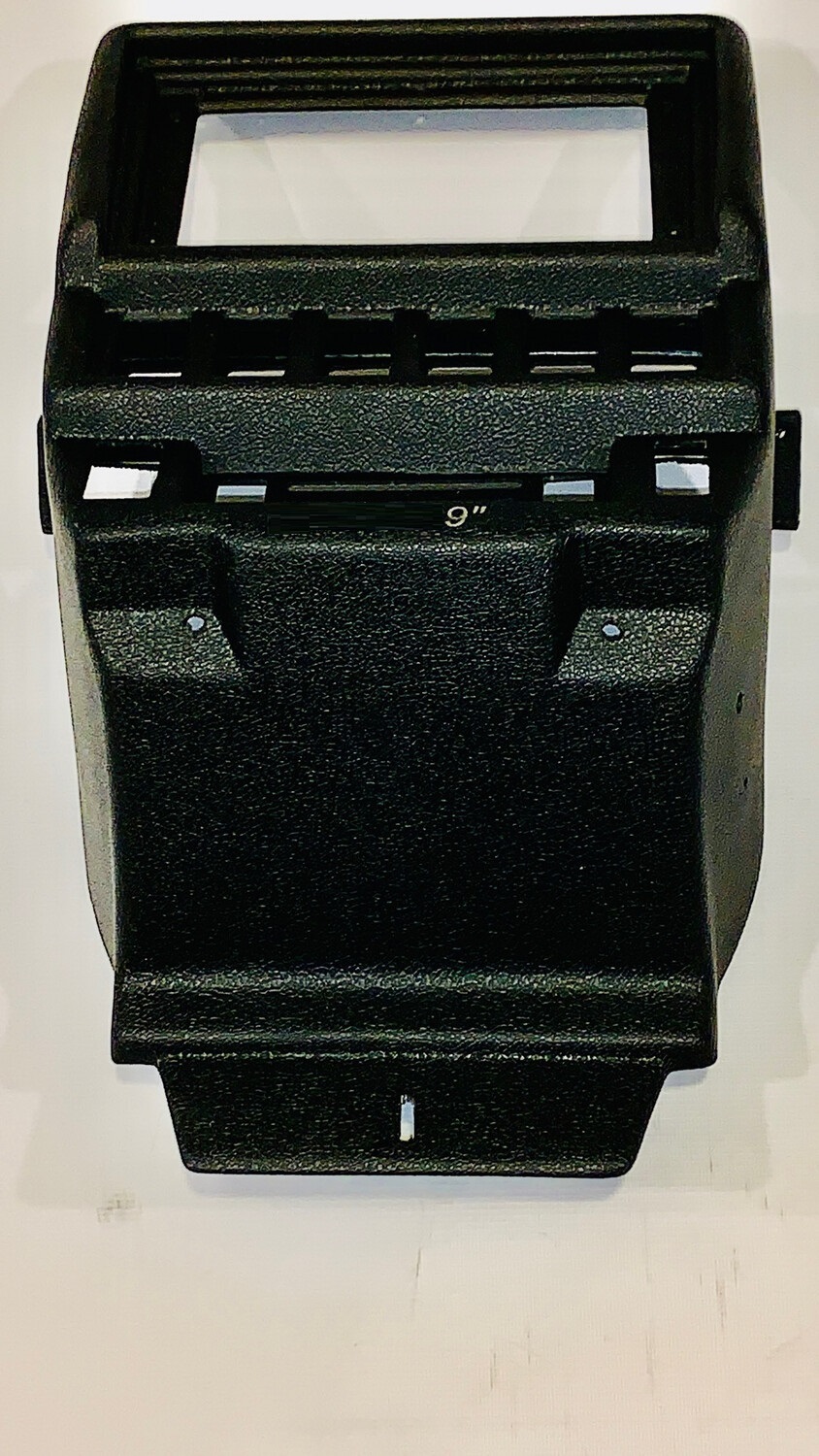

• Изготовлена из пластика и обтянута декоративной пленкой (типа "шагрень", как и сама панель приборов)

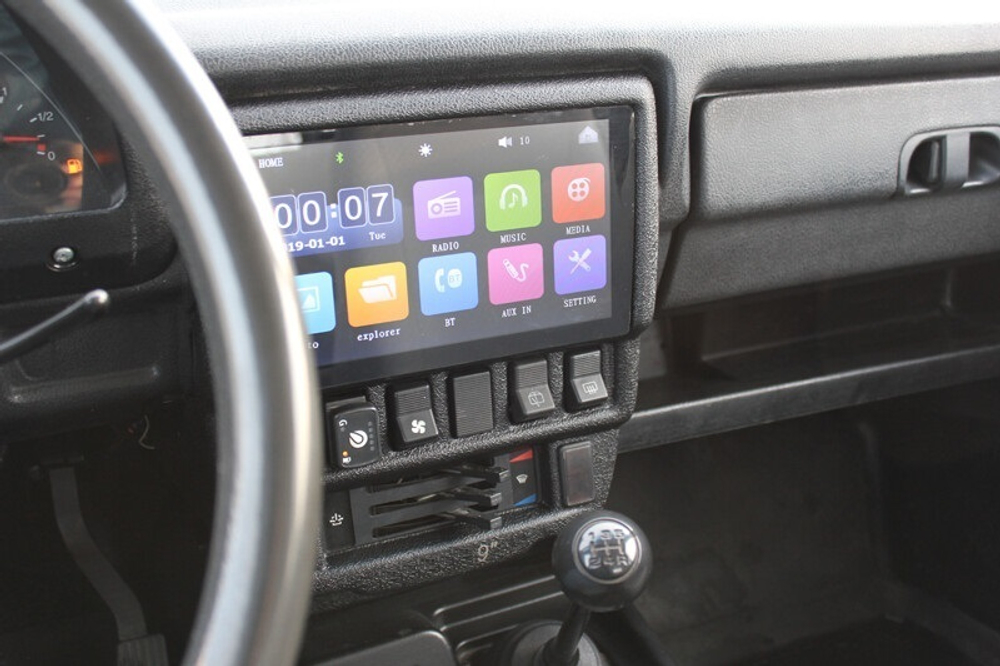

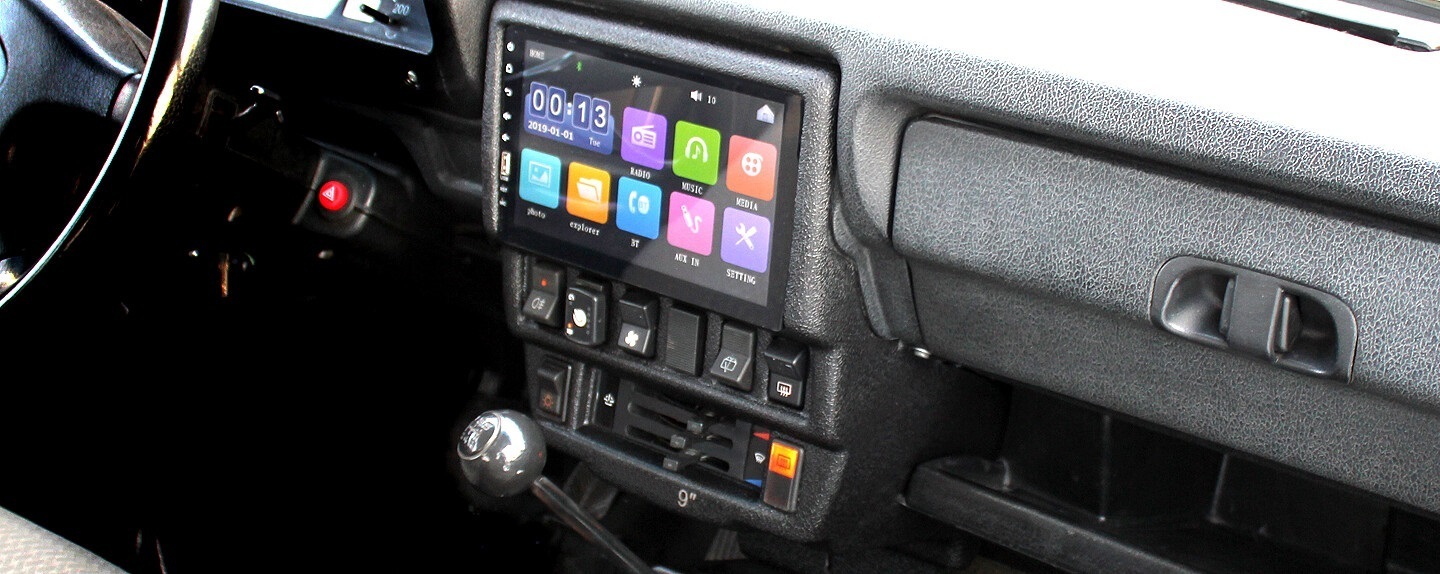

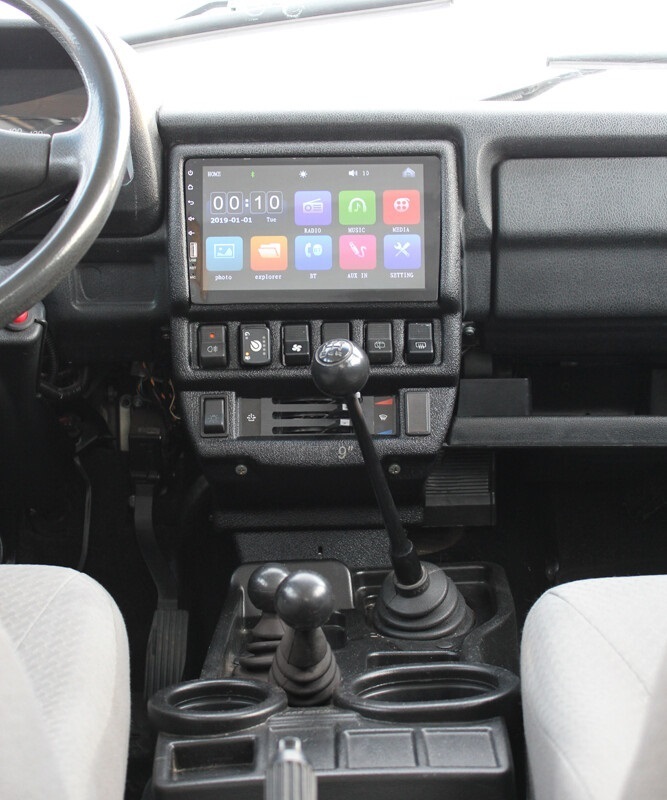

• Для удобства пользования - магнитола располагается вверху, а рычаги управления отопителем внизу.

Дополнительные сведения:

• Глубина устанавливаемой магнитолы вместе с колодками и проводами Не должна превышать 100 мм (10 см) (ограничение по длине связано с расположением в этом месте центрального воздуховода).
• Все органы управления переносятся со штатной панели приборов за исключением центрального сопла воздуховода.
• Центральное сопло воздуховода удаляется.
• Переключатели обогрева заднего стекла, отопителя, очистителя и омывателя заднего стекла, а также задних противотуманных фонарей остаются на своих местах.

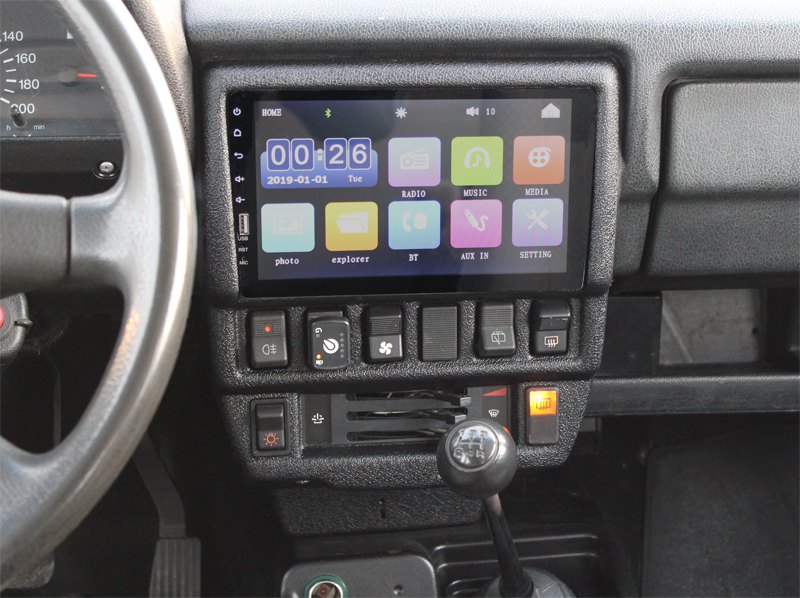

• Переключатель наружного освещения располагается в более удобной зоне, лампочки индикации включения обогрева и блокировки дифференциала располагаются под ним.
• Монтаж осуществляется на штатные места, штатными крепежными элементами.

Комплект поставки:

1. Консоль - 1шт.

2. Саморезы 3,5х9,5 - 9шт.

1. Произвести демонтаж панели приборов.

Это делается для того, чтобы демонтировать центральное сопло воздуховода, а также для того, чтобы рычаги управления отопителем перенести ниже (под поперечную балку).

1.1. Произвести работы слева (с водительского сиденья).

- Демонтировать обивку левой стойки ветрового стекла.
- Демонтировать щиток комбинации приборов.
- Отвернуть гайки крепления комбинации приборов.
- Отвернуть от комбинации приборов накидную гайку гибкого вала привода спидометра (при наличии).
- Отсоединить от комбинации приборов колодки проводов.
- Во внутреннем пространстве панели приборов отвернуть две гайки крепления ее к кузову.
- Под панелью приборов отвернуть саморезы крепления к поперечной балке кузова.
- От панели приборов отсоединить главный цилиндр гидрокорректора фар и выключатель освещения приборов.
- Демонтировать иммобилайзер (при наличии).

1.2. Производим работы в центральной части панели приборов.
- Демонтировать штатную консоль.
- Отсоединить колодки проводов от кнопок и переключателей.
- Отсоединить кронштейн рычагов управления отопителем.

1.3. Произвести работы справа (с пассажирского сиденья).
- Демонтировать обивку правой стойки ветрового стекла;
- Демонтировать вещевую полку;
- Открыть крышку бардачка, открутить винты крепления вещевого ящика к панели приборов.
- Во внутреннем пространстве панели приборов отвернуть две гайки крепления ее к кузову.
- Под панелью приборов отвернуть саморезы крепления к поперечной балке кузова.

1.4. Снять панель приборов

2. Демонтировать с панели приборов центральное сопло воздуховода, открутив с внутренней стороны два винта крепления.

3. Приподнять центральный воздуховод и провести рычаги управления отопителем под балкой. Вернуть центральный воздуховод на прежнее место.

4. Демонтировать индикаторы со штатной консоли.

4.1. Срезать стопорные шайбы

4.2. Снять корпуса индикаторов с рассеивателями со штатной консоли.

4.3. Установить аналогичным образом рассеиватели на новой консоли

4.4. Корпуса индикаторов закрепить саморезами, которыми закреплены рамочки на новой консоли.

5. Установить на консоль магнитолу и переключатели.

5.1. Вставить магнитолу в нишу консоли.

5.2. Закрепить магнитолу саморезами с внутренней стороны консоли.

5.3. Вставить переключатели в соответствующие гнезда.

ВНИМАНИЕ! Переключатели обогрева заднего стекла, отопителя, очистителя и омывателя заднего стекла, а также задних противотуманных фонарей, должны быть установлены правильно - рифленой частью клавиши вверх.

ВНИМАНИЕ! Для фиксации защелок переключателей за внутреннюю панель консоли, необходимо воспользоваться плоской отверткой для поджатия защелок на входе во внутреннее отверстие консоли.

ВНИМАНИЕ! Данная консоль дает лишь возможность установки магнитолы, поэтому ее комплектация не предполагает наличие каких-либо проводов, разъемов и т.п.

6. Установить панель приборов на автомобиль в обратной последовательности, относительно демонтажа.

ВНИМАНИЕ! Необходимость и способ глушить окно центрального воздуховода принимается владельцем автомобиля самостоятельно.

7. Установить консоль на автомобиль.

7.1. Подвести консоль к месту установки.

7.2. Завести рычаги отопителя в соответствующие щелевые прорези на консоли.

7.3. Закрепить блок рычагов отопителя к консоли при помощи винтов, которые заводятся в отверстия в нижней части консоли.

7.4. Установить колодки на переключатели.

7.5. Установить консоль на посадочное место. Закрепить консоль аналогично штатной.

8. Установить полку
