Кроме использования по прямому назначению, можно использовать для подключения "евродевайсов"
Замечания для установки в "Лада 4*4"
Для установки вместо штатного "доисторического" прикуривателя потребуется:
1. расширить место установки

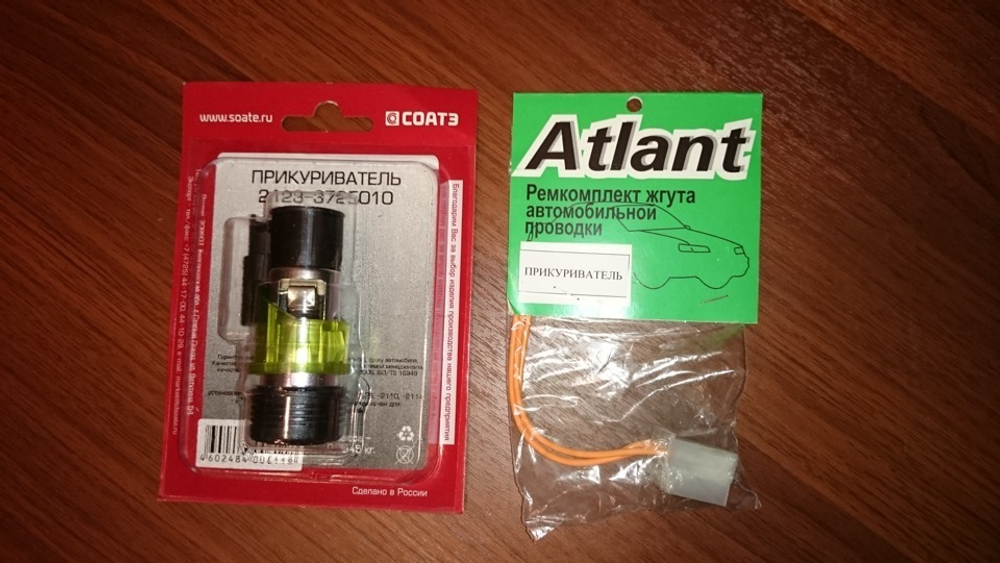

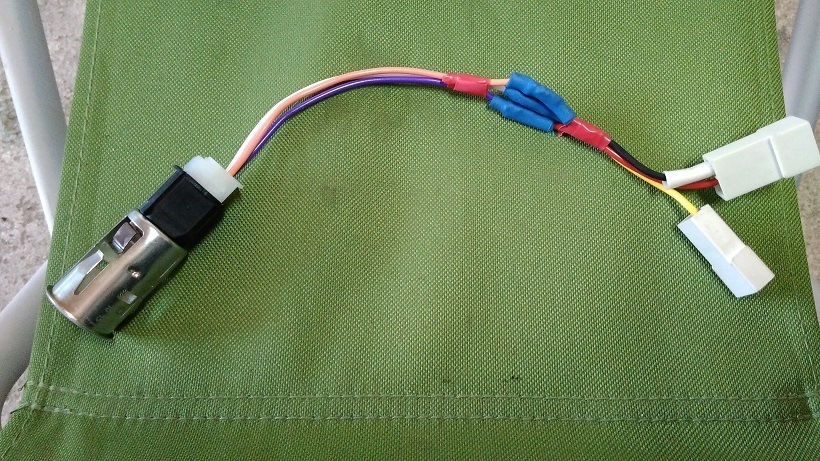

2. разъем с проводами (из комплекта поставки) соединить с внутренней проводкой
Руководство по установке на "Lada 4x4" (взято с Drive от Дмитрия)
Из инструмента нам понадобятся одна отвертка крестовая/плоская, напильник и кусочек крупной наждачки — все! Как оказалось, не надо никаких скруток, паяльных дел, термопистолетов с клеем и прочего… Снимаем накладку тоннеля, откручиваем, если память не изменяет 6 саморезов, приподымаем и размыкаем штатные разъемы к прикуривателю.

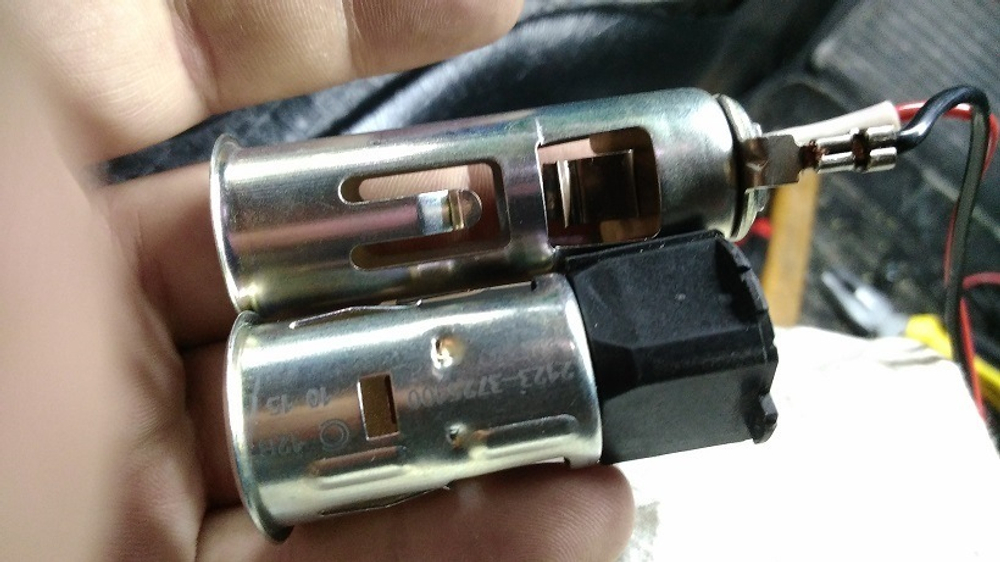

Вынимаем накладку тоннеля полностью, для этого в передней части, аккуратно отгибаем обшивку панели. Снять старый прикуриватель не составит труда, отгибаем лепестки и вытаскиваем.
Отверстие имеем диаметр ~26 мм, его надо расширить до 28-29 мм, можно в ручную используя вращательные движения крупной наждачной шкурки, дольше, но красивее, на мой взгляд, чем резать ножом. Я нашел в гараже конусный точильный камень, закрепил его в дрель и за пару минут расширил отверстие до нужного диаметра, время от времени проверяя по месту новый прикуриватель.

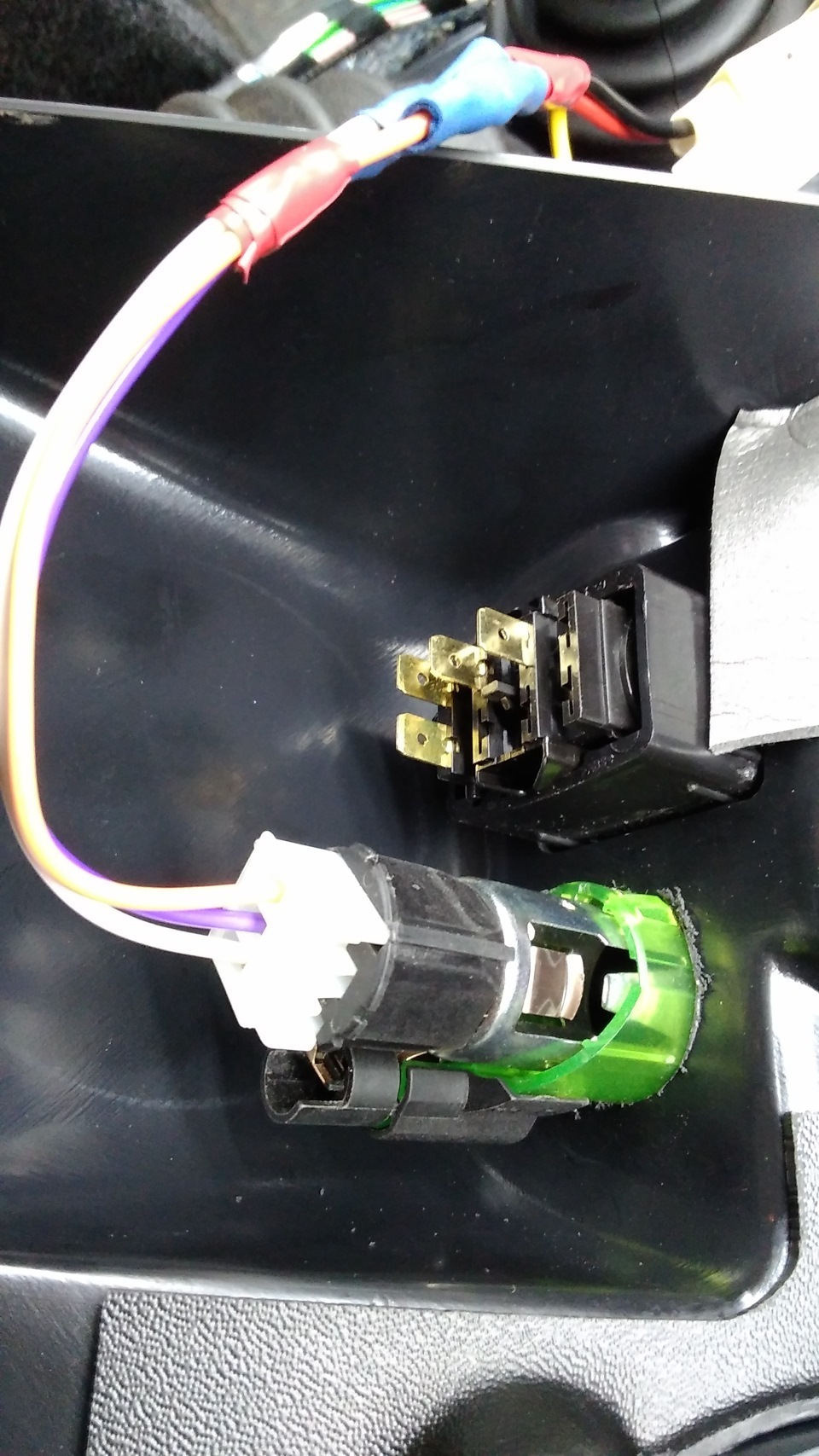

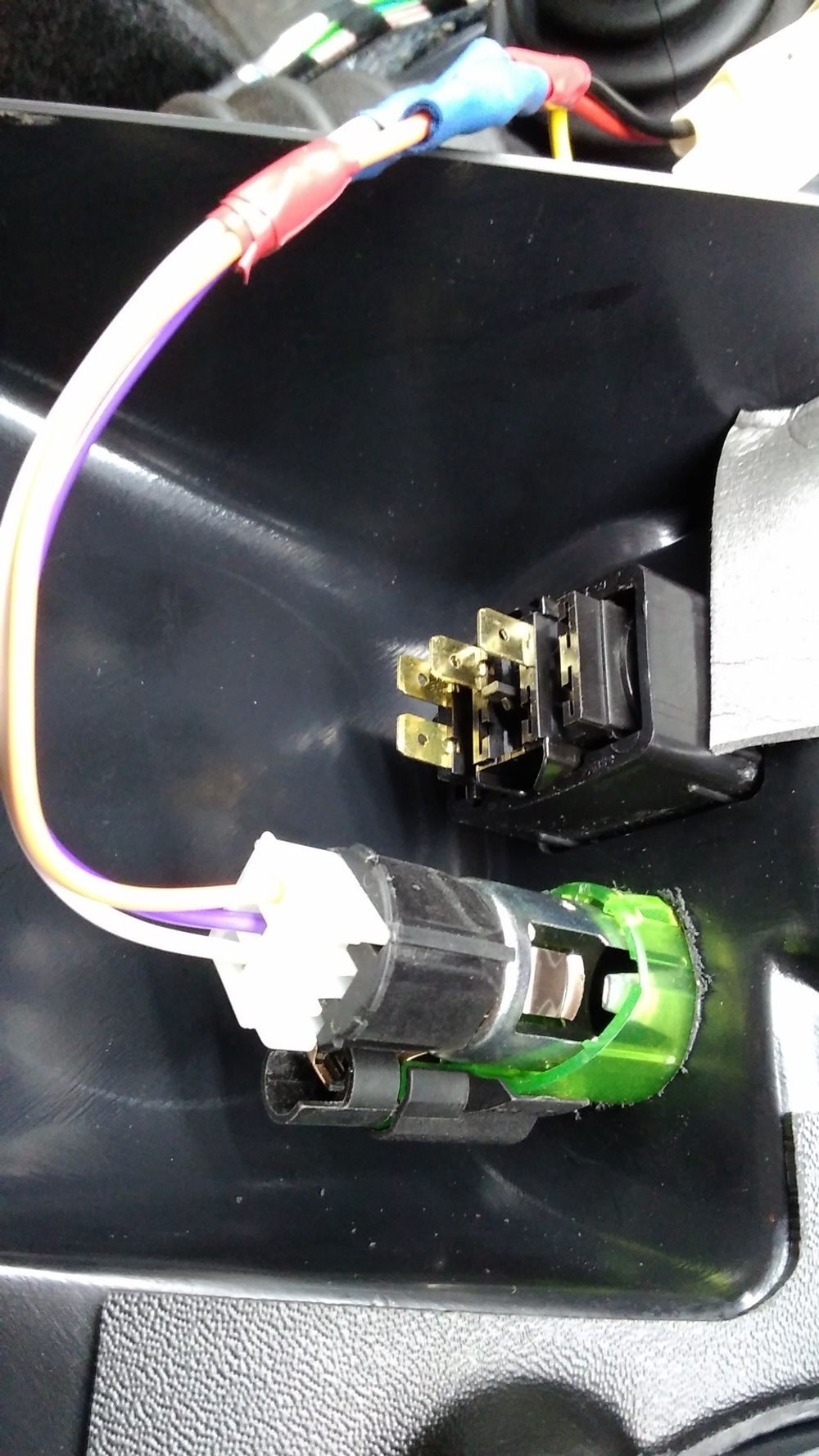

После подгонки отверстия вставляем новый прикуриватель с щелчком, я немного отогнул лепестки плоской отверткой, чтобы держался надежнее. Вынимаем клеммы из штатного разъемчика со стороны авто, клеммы обычные гнездовые на 6,3 мм, их нужно немного доработать напильником,
а именно, с одной стороны выточить выступ, для надежной фиксации в новой розетке. Вставляем все три проводка согласно прилагаемой схеме,

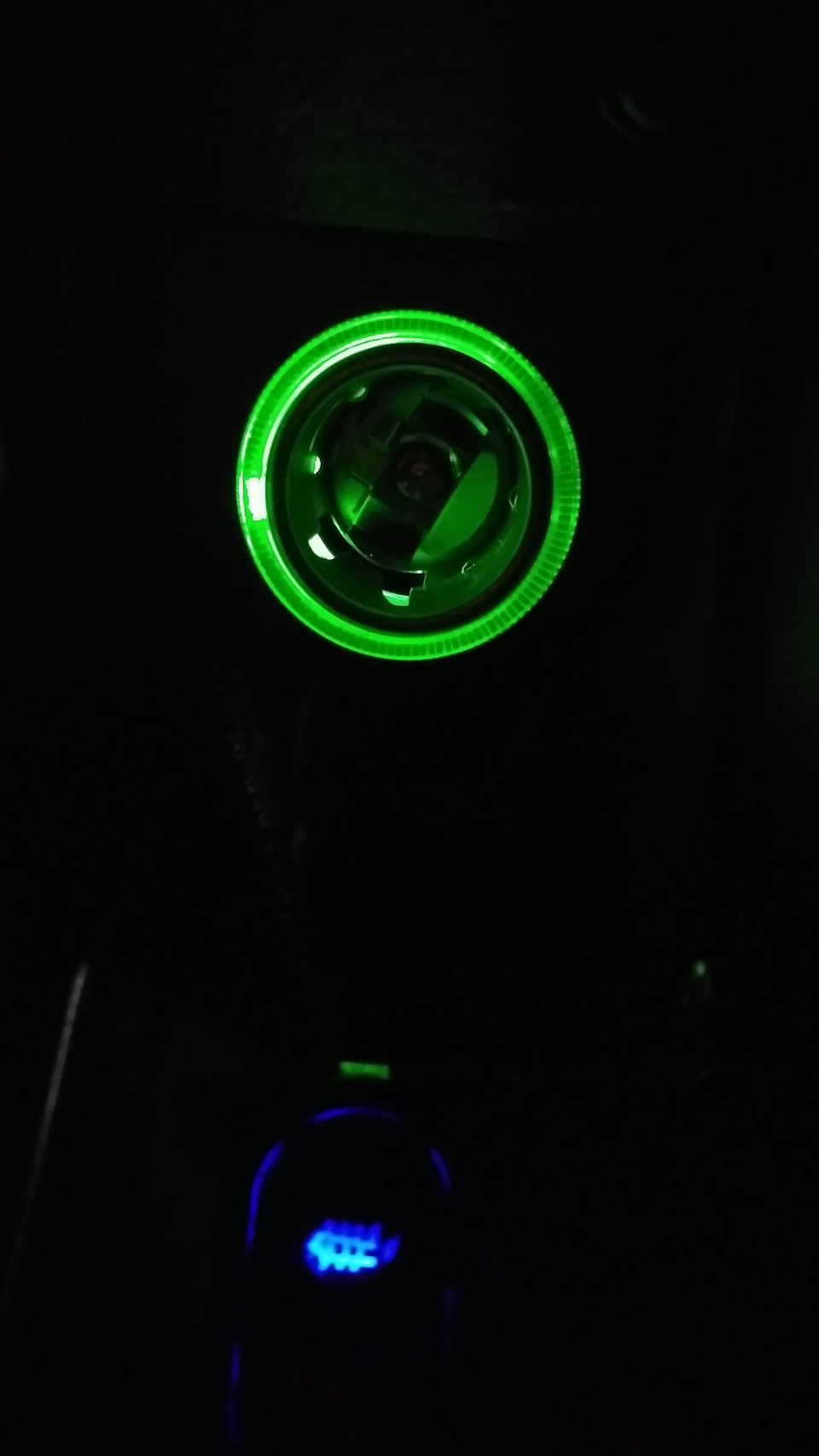

сточенными выступами со стороны замка на розетке, старые клеммы влазиют туговато, можно их с боков поджать плоскогубцами, но я в итоге их запихал и так. Черный "-" с левой стороны напротив самого большого выреза, в середину вставляем красный +12V, справа +12V белый (от подсветки). Проверяем подключение к новому прикуривателю — все работает! На всякий пожарный, советую при вынимании проводов с клеммами из старых разъемчиков снять минусовую клемму с аккумулятора. Все! Собираем все в обратной последовательности и радуемся!
